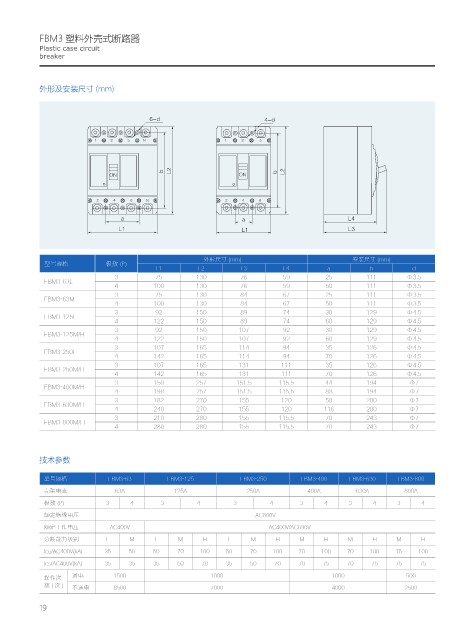

Page 24 - 浙江沪邦电气有限公司

FBM3 塑料外壳式断路器
Plastic case circuit
breaker

外形及安装尺寸 (mm)

E E

/

C - C -
0/ 0/

/

B B -
- - -

外形尺寸 (mm) 安装尺寸 (mm)
型号规格 极数 (P)
L1 L2 L3 L4 a b d
3 75 130 76 59 25 111 Φ3.5
FBM3-63L
4 100 130 76 59 50 111 Φ3.5
3 75 130 84 67 25 111 Φ3.5
FBM3-63M
4 100 130 84 67 50 111 Φ3.5
3 92 150 89 74 30 129 Φ4.5
FBM3-125L
4 122 150 89 74 60 129 Φ4.5
3 92 150 107 92 30 129 Φ4.5
FBM3-125M/H
4 122 150 107 92 60 129 Φ4.5
3 107 165 114 94 35 126 Φ4.5
FBM3-250L
4 142 165 114 94 70 126 Φ4.5
3 107 165 131 111 35 126 Φ4.5
FBM3-250M/H
4 142 165 131 111 70 126 Φ4.5
3 150 257 151.5 115.5 44 194 Φ7
FBM3-400M/H
4 198 257 151.5 115.5 88 194 Φ7
3 182 270 155 120 58 200 Φ7
FBM3-630M/H
4 240 270 155 120 116 200 Φ7
3 210 280 155 115.5 70 243 Φ7
FBM3-800M/H
4 280 280 155 115.5 70 243 Φ7

技术参数

型号规格 FBM3-63 FBM3-125 FBM3-250 FBM3-400 FBM3-630 FBM3-800
壳架电流 63A 125A 250A 400A 630A 800A
极数 (P) 3 4 3 4 3 4 3 4 3 4 3 4
额定绝缘电压 AC800V
额定工作电压 AC400V AC400V/AC690V
分断能力级别 L M L M H L M H M H M H M H
Icu/AC400V(kA) 35 50 50 70 100 50 70 100 70 100 70 100 75 100
Ics/AC400V(kA) 35 35 35 50 70 35 50 70 70 75 70 75 75 75

操作次 通电 1500 1000 1000 500
数(次) 不通电 8500 7000 4000 2500
