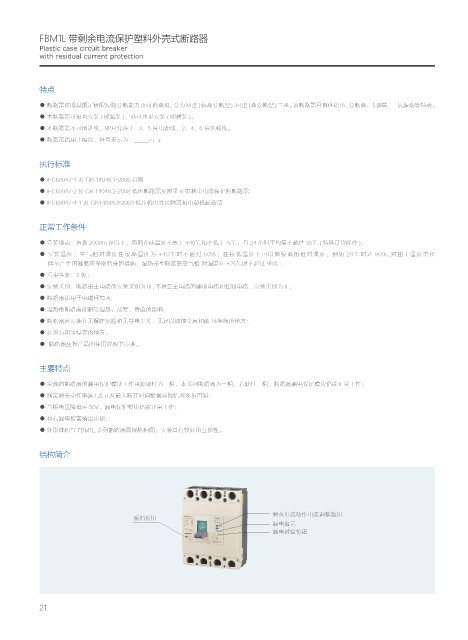

Page 26 - 浙江沪邦电气有限公司

FBM1L 带剩余电流保护塑料外壳式断路器
Plastic case circuit breaker
with residual current protection

特点
● 断路器按照其额定极限短路分断能力 (leu) 的高低，分为 M 型 ( 较高分断型 )、H 型 ( 高分断型 ) 二类。该断路器具有体积小、分断高、飞弧端， 抗振动等特点。
● 本断路器可垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。
● 本断路器不可倒进线，即只允许 1、3、5 接电源线，2、4、6 接负载线。
● 断路器适用于隔离，符号表示为：

执行标准
● IEC60947-1 及 GB 14048.1-2006 总则
● IEC60947-2 及 GB 14048.2-2008 低压断路器及附录 B 带剩余电流保护的断路器
● IEC60947-4-1 及 GB14048.4-2003 低压机电式接触器和电动机起动器

正常工作条件

● 安装地点：海拔 2000m 及以下；周围介质温度不高于 +40℃和不低于 -5℃；且 24 小时平均值不超过 35℃ ( 特殊订货除外 )；
● 安装温度：空气相对湿度在最高温度为 +40℃时不超过 50%；在较低温度下可以有较高的相对湿度，例如 20℃时达 90%, 对由于温度变化
偶尔产生的凝露应采取特殊的措施；湿热带型断路器空气相 对湿度在 +25℃时不超过 95% ；
● 污染等级：3 级；
● 安装类别：断路器主电路的安装类别为 III , 不接至主电路的辅助电路和控制电路，安装类别为 II ；
● 断路器适用于电磁环境 A；
● 湿热带断路器能耐受湿热、盐雾、霉菌的影响；
● 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破 坏绝缘的地方；
● 在没有雨雪侵袭的地方；
● 断路器应按产品的使用说明书安装。

主要特点

● 常规的断路器的漏电保护模块工作电源取样为二相，本系列断路器为三相，若缺任一相，断路器漏电保护模块仍能正常工作；
● 额定剩余动作电流 I △ n 及最大断开时间根据实际情况现场可调；
● 当相电压降低至 50V，漏电保护模块仍能正常工作；
● 具有漏电报警输出功能；
● 外形体积与 FBM1L 系列断路器同规格相同，安装具有较好的互换性。

结构简介

剩余电流动作电流调整旋钮
脱扣按钮
漏电指示
漏电试验按钮

21
