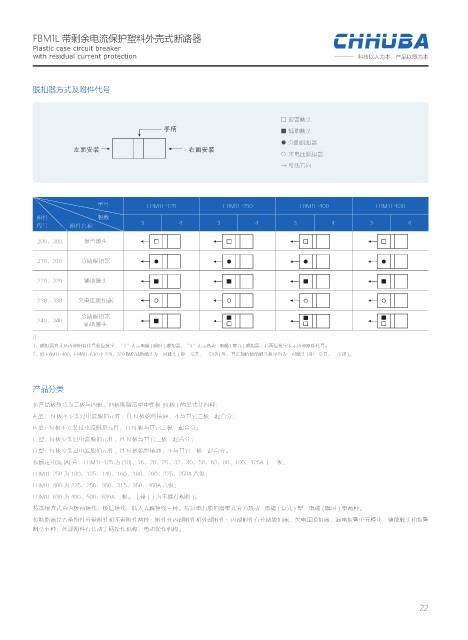

FBM1L 带剩余电流保护塑料外壳式断路器
          Plastic case circuit breaker
          with residual current protection                                                   科技以人为本,产品以质为本




          脱扣器方式及附件代号



                                                                         □ 报警触头
                                                                         ■ 辅助触头
                                                                         ● 分励脱扣器
                                                                         ○ 欠电压脱扣器
                                                                         → 引线方向




                                            型号  FBM1L-125  FBM1L-250          FBM1L-400           FBM1L-630

          附件              极数
          代号       附件名称              3         4         3         4         3         4        3         4
           208、308     报警触头


           210、310    分励脱扣器

           220、320     辅助触头

           230、330   欠电压脱扣器
                      分励脱扣器
           240、340
                       辅助触头
          注:
          1、脱扣器方式及内部附件代号收位数字:“2”表示电磁 ( 瞬时 ) 脱扣器,“3”表示热动 - 电磁 ( 复式 ) 脱扣器;后两位数字表示内部附件代号。
          2、除 FBM1L-400、FBM1L-630 中 220、320 规格辅助触头为二对触头 ( 即二常开,二常闭 ) 外,其余规格辅助触头数量均为一对触头 ( 即一常开、一常闭 )。



          产品分类

          按产品极数分为三极与四极。四极断路器中中性极 (N 极 ) 的型式分四种:
          A 型: N 极不安装过电流脱扣元件,且 N 极始终接通,不与其它三极一起合分;
          B 型:N 极不安装过电流脱扣元件,且 N 极与其它三极一起合分。
          C 型:N 极安装过电流脱扣元件,且 N 极与其它三极一起合分;
          D 型:N 极安装过电流脱扣元件,且 N 极始终接通,不与其它三极一起合分。
          按额定电流 (A) 分:FBM1L-125 为 (10)、16、20、25、32、40、50、63、80、100、125A 十一级;
          FBM1L-250 为 100、125、140、160、180、200、225、250A 八级;
          FBM1L-400 为 225、250、350、315、350、400A 六级;
          FBM1L-630 为 400、500、630A 三极。  [ 带 (  ) 为不推荐规格 ]。
          按连接方式分为板前接线、板后接线、插入式解接线三种。按过电力脱扣器型式分为热动 - 电磁 ( 复式 ) 型、电磁 ( 瞬时 ) 型两种。
          按断路器是否带拊件分带附件和不带附件两种:附件分内部附件和外部附件:内部附件有分励脱扣器、欠电压脱扣器、漏电报警单元模块、辅助触头和报警
          触头五种;外部附件有转动手柄操作机构、电动操作机构。
