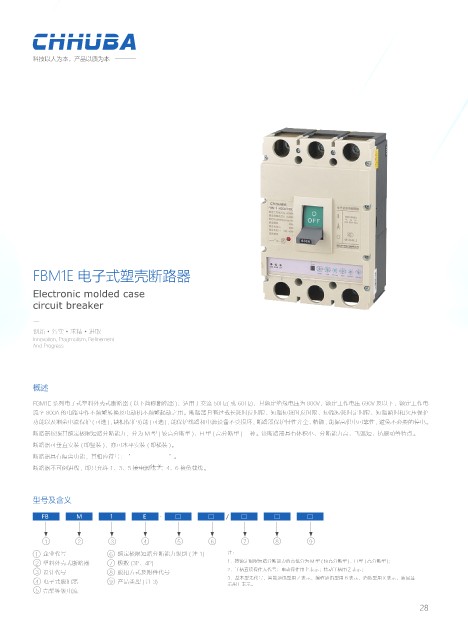

科技以人为本，产品以质为本

FBM1E 电子式塑壳断路器

Electronic molded case
circuit breaker

创新·务实·求精·进取
Innovation, Pragmatism, Refinement
And Progress

概述
FBM1E 系列电子式塑料外壳式断路器 ( 以下简称断路器 )，适用于交流 50Hz( 或 60Hz)，其额定绝缘电压为 800V，额定工作电压 690V 及以下，额定工作电
流至 800A 的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时和欠压保护
功能以及剩余电流保护 ( 可选 )，缺相保护功能 ( 可选 )，能保护线路和电源设备不受损坏，断路器保护特性齐全、精确，能提高供电可靠性，避免不必要的停电。
断路器按照其额定极限短路分断能力，分为 M 型 ( 较高分断型 )、H 型 ( 高分断型 ) 二种。该断路器具有体积小、分断能力高、飞弧短、抗振动等特点。
断路器可垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。
断路器具有隔离功能，其相应符号：“ ”。
断路器不可倒进线，即只允许 1、3、5 接电源线 2、4、6 接负载线。

型号及含义

FB M 1 E - □ □ / □ □ □

1 2 3 4 5 6 7 8 9
1 企业代号 6 额定极限短路分断能力级别 ( 注 1) 注：
2 塑料外壳式断路器 7 极数 (3P、4P) 1．按额定极限短路分断能力的高低分为 M 型 ( 较高分断型 )、H 型 ( 高分断型 )；
3 设计代号 8 脱扣方式及附件代号 2．手柄直接操作无代号：电动操作用 P 表示；转动手柄用 Z 表示；
3．基本型无代号，智能通讯型用 Z 表示，编程通讯型用 B 表示，消防型用 X 表示，液晶显
4 电子式脱扣器 9 产品类型 ( 注 3)
示用 L 表示。
5 壳架等级电流
