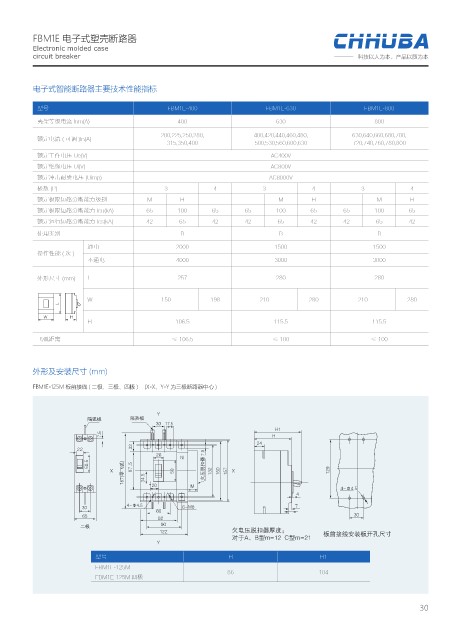

FBM1E 电子式塑壳断路器
Electronic molded case
circuit breaker 科技以人为本，产品以质为本

电子式智能断路器主要技术性能指标

型号 FBM1E-400 FBM1E-630 FBM1E-800
壳架等级电流 Inm(A) 400 630 800
200,225,250,280, 400,420,440,460,480, 630,640,660,680,700,
额定电流 ( 可调 )In(A)
315,350,400 500,530,560,600,630 720,740,760,780,800
额定工作电压 Ue(V) AC400V
额定绝缘电压 Ui(V) AC800V
额定冲击耐受电压 (Uimp) AC8000V
极数 (P) 3 4 3 4 3 4
额定极限短路分断能力级别 M H M H M H
额定极限短路分断能力 Icu(kA) 65 100 65 65 100 65 65 100 65
额定运行短路分断能力 Ics(kA) 42 65 42 42 65 42 42 65 42
使用类别 B B B
通电 2000 1500 1500
操作性能 ( 次 )
不通电 4000 3000 3000

外形尺寸 (mm) L 257 280 280

W 150 198 210 280 210 280
L
W H
H 106.5 115.5 115.5
飞弧距离 ≤ 106.5 ≤ 100 ≤ 100

外形及安装尺寸 (mm)

FBM1E-125M 板前接线 ( 二极、三极、四极 ) (X-X、Y-Y 为三极断路器中心 )

:
ᬥऺ౛ ᬥབ౛

)
)

/

ᭅᮺऺ
9 ൑Ԍᑱ੭٧ 9

.
œ
œ
.

̃౜
൑ႂԌᑱ੭٧ԑऎὙ ౛ґଋጲ߶ᜈ౛धߗࡆࠩ
ࠪ̅"Nj#ۋN $ۋN
:
型号 H H1
FBM1E-125M
86 104
FBM1E-125M 四极

30
