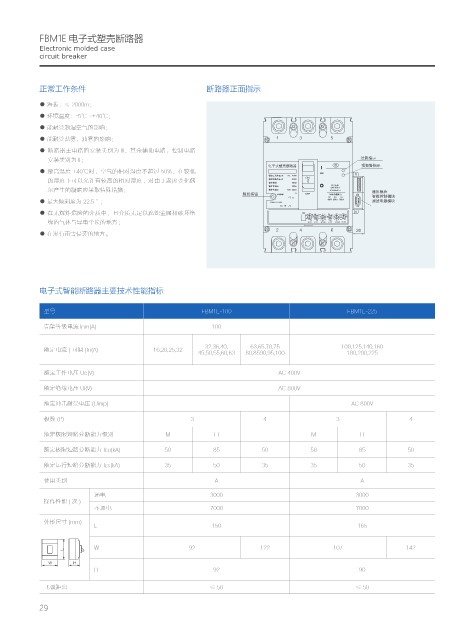

FBM1E 电子式塑壳断路器
Electronic molded case
circuit breaker

正常工作条件 断路器正面指示
● 海拔：≤ 2000m；
● 环境温度：-5℃ ~+40℃；
● 能耐受潮湿空气的影响；
● 能耐受盐雾、油雾的影响；
● 断路器主电路的安装类别为 III，其余辅助电路、控制电路
安装类别为 lI； ᣾ᣑૈᇧ
ᮔઐ᝜ૈᇧ
● 最高温度 +40℃时，空气的相对湿度不超过 50%，在较低
的湿度下可以允许有较高的相对湿度，对由于温度变化偶
尔产生的凝露应采取特殊措施； ᤯ᝬഴڰ
ᑱ੭૊ᨍ
ఄᑞଌ҃ഴڰ
● 最大倾斜度为 22.5°； ฽ណႂຸഴڰ
● 在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝
缘的气体与导电尘埃的地方；

● 在没有雨雪侵袭的地方。

电子式智能断路器主要技术性能指标

型号 FBM1E-100 FBM1E-225
壳架等级电流 Inm(A) 100

32,36,40, 63,65,70,75 100,125,140,160
额定电流 ( 可调 )In(A) 16,20,25,32
45,50,55,60,63 80,8590,95,100 180,200,225

额定工作电压 Ue(V) AC 400V
额定绝缘电压 Ui(V) AC 800V
额定冲击耐受电压 (Uimp) AC 800V

极数 (P) 3 4 3 4

额定极限短路分断能力级别 M H M H
额定极限短路分断能力 Icu(kA) 50 85 50 50 85 50
额定运行短路分断能力 Ics(kA) 35 50 35 35 50 35

使用类别 A A
通电 3000 3000
操作性能 ( 次 )
不通电 7000 7000

外形尺寸 (mm)
L 150 165

W 92 122 107 142
L
W H
H 92 90

飞弧距离 ≤ 50 ≤ 50
