科技以人为本，产品以质为本

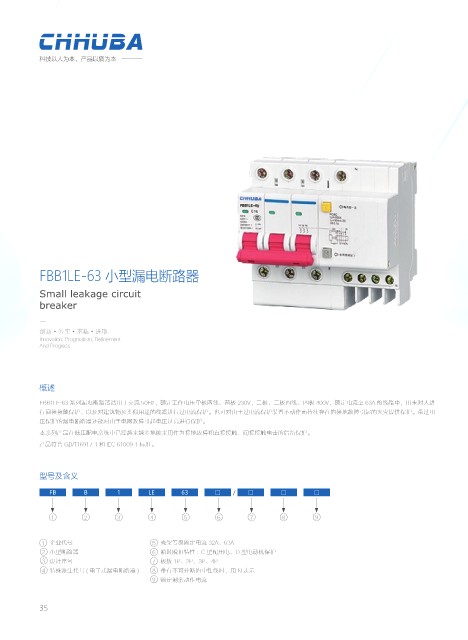

           FBB1LE-63 小型漏电断路器

           Small leakage circuit
           breaker



           创新·务实·求精·进取
           Innovation, Pragmatism, Refinement
           And Progress





           概述
           FBB1LE-63 系列漏电断路器适用于交流 50Hz，额定工作电压单极两线、两极 230V，三极、三极四线、四极 400V，额定电流至 63A 的线路中，用来对人进
           行间接接触保护，以及对建筑物及类似用途的线路进行过电流保护。也可对由于过电流保护装置不动作而持续存在的接地故障引起的火灾提供保护。带过电
           压保护的漏电断路器还能对由于电网故障引起电压过高进行保护。
           本系列产品在低压配电系统中已经越来越多地被采用作为接地故障和直接接触、间接接触电击的后备保护。
           产品符合 GB/T16917-1 和 IEC 61009-1 标准。



           型号及含义

              FB       B       1       LE   -   63      □    /   □       □        □


              1        2       3        4       5        6       7        8       9


            1  企业代号                     5 壳架等级额定电流 32A、63A
            2  小型断路器                    6 瞬时脱扣特性：C 型配用电、D 型电动机保护
            3  设计序号                     7 极数 1P、2P、3P、4P
            4  特殊派生代号 ( 电子式漏电断路器 )      8 带有不可分断的中性线时，用 N 表示
                                        9 额定剩余动作电流
