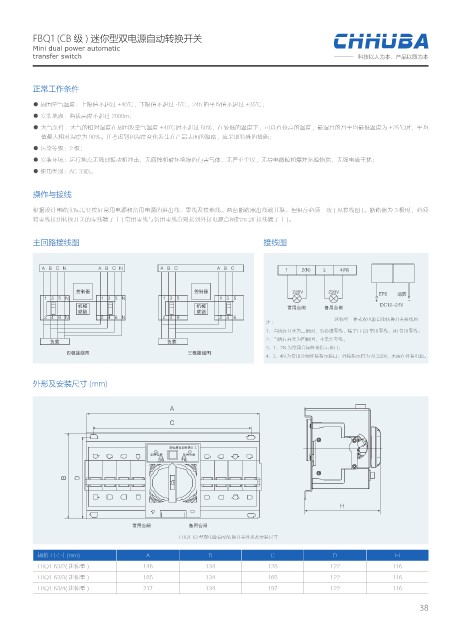

FBQ1 (CB 级 ) 迷你型双电源自动转换开关
Mini dual power automatic
transfer switch 科技以人为本，产品以质为本

正常工作条件
● 周围空气温度：上限值不超过 +40℃，下限值不超过 -5℃，24h 的平均值不超过 +35℃；
● 安装地点：海拔高度不超过 2000m；
● 大气条件：大气的相对湿度在周围攻空气温度 +40℃时不超过 50%，在较低的温度下，可以有较高的温度，最湿月的月平均最低温度为 +25℃时，平均
值最大相对湿度为 90%。并考虑到因湿度变化发生在产品表面的凝霜，应采取特殊的措施；
● 污染等级：2 级；
● 安装环境：运行地点无强烈振动和冲击，无腐蚀和破坏绝缘的有害气体，无严重尘埃，无导电微粒和爆炸危险物质，无强电磁干扰；
● 使用类别：AC-33iB。

操作与接线

根据设计电路实际需要接好常用电源和备用电源的进出线、零线及接地线。两台断路器出线端并联、但相序必须一致 ( 见接线图 )。断路器为 3 极时，必须
将零线接到转换开关的零线端子上 ( 常用零线与备用零线分别接到外接电源合闸指示 2# 接线端子上 )。

主回路接线图 接线图

"# $/ "# $/ "# $ " #$ / /

ଌ҃٧ ଌ҃٧ 7 7 &14 ๖᫸
/ /

఺೙ ఺೙ ፤⩔ऴ䬤 ำ⩔ऴ䬤 %$ 7
ᐎᩙ ᐎᩙ
/ / 迷你型一体式双电源自动转换开关接线图
注：
1、当执行开关为三极时，务必进零线，端子口 (2) 常用零线、(4) 备用零线；
2、当执行开关为四极时，不需要零线，
᠆ᣑ ᠆ᣑ
3、1、2N 为常用合闸外接指示接口；
ٽ౜ଋጲڎ ʻ౜ଋጲڎ
4、3、4N 为备用分闸外接指示接口；外接指示灯为 AC220V，无需在外接电源。
外形及安装尺寸 (mm)

"

$

ԤႂຸᒬҮᣀ૰धС
࣡ၸႂຸ ܫၸႂຸ
ᒬҮ ੣Ү

# %

)

࣡ၸՋ᫑ ܫၸՋ᫑
FBQ1-63 型双电源自动转换开关外形及安装尺寸

规格 / 尺寸 (mm) A B C D H
FBQ1-63/2( 迷你型 ) 146 134 128 122 116
FBQ1-63/3( 迷你型 ) 185 134 165 122 116
FBQ1-63/4( 迷你型 ) 217 134 197 122 116
