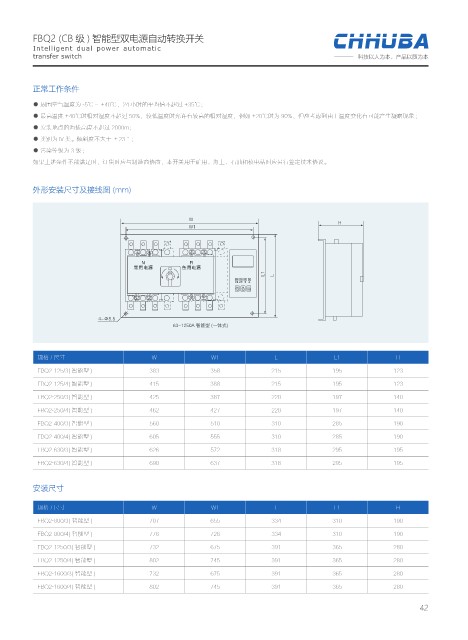

FBQ2 (CB 级 ) 智能型双电源自动转换开关
Intelligent dual power automatic
transfer switch 科技以人为本，产品以质为本

正常工作条件
● 周围空气温度为 -5℃～ +40℃，24 小时的平均值不超过 +35℃；
● 最高温度 +40℃时相对湿度不超过 50%，较低温度时允许有较高的相对湿度，例如 +20℃时为 90%，但应考虑到由于温度变化有可能产生凝露现象；
● 安装地点的海拔高度不超过 2000m；
● 类别为 IV 类。倾斜度不大于 ±23°；
● 污染等级为 3 级；
如果上述条件不能满足时，订货时应与制造商协商，本开关用于矿用、海上、石油和核电站时应另行签定技术协议。

外形安装尺寸及接线图 (mm)

8
)
8

- -
5GV
᝹Ꮅ ሧͮ ܘ ђ
). 4. %-
੣Ү ᒬҮ Ԥѫ

œ
" ఄᑞۋ ʶͳय

规格 / 尺寸 W W1 L L1 H
FBQ2-125/3( 智能型 ) 383 358 215 195 123
FBQ2-125/4( 智能型 ) 415 388 215 195 123

FBQ2-250/3( 智能型 ) 425 387 220 197 140
FBQ2-250/4( 智能型 ) 462 427 220 197 140
FBQ2-400/3( 智能型 ) 560 510 310 285 190
FBQ2-400/4( 智能型 ) 605 555 310 285 190
FBQ2-630/3( 智能型 ) 626 572 318 295 195
FBQ2-630/4( 智能型 ) 690 637 318 295 195

安装尺寸

规格 / 尺寸 W W1 L L1 H
FBQ2-800/3( 智能型 ) 707 655 334 310 190

FBQ2-800/4( 智能型 ) 778 728 334 310 190
FBQ2-1250/3( 智能型 ) 732 675 391 365 280
FBQ2-1250/4( 智能型 ) 802 745 391 365 280
FBQ2-1600/3( 智能型 ) 732 675 391 365 280
FBQ2-1600/4( 智能型 ) 802 745 391 365 280
