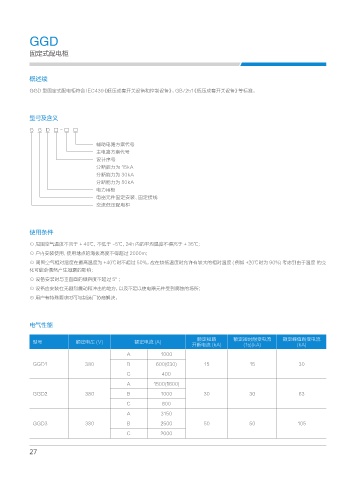

GGD

固定式配电柜

概述续

GGD 型固定式配电柜符合 IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。

型号及含义

G G D □ - □ □

辅助电路方案代号
主电路方案代号
设计序号
分断能力为 15kA
分断能力为 30kA
分断能力为 50kA
电力用柜
电器元件固定安装、固定接线
交流低压配电柜

使用条件

⊙ 周围空气温度不高于 + 40℃，不低于 -5℃，24h 内的平均温度不得高于 + 35℃；
⊙ 户内安装使用，使用地点的海拔高度不得超过 2000m；
⊙ 周围空气相对湿度在最高温度为 +40℃时不超过 50%，应在较低温度时允许有较大的相对温度 ( 例如 +20℃时为 90%) 考虑到由于温度 的变
化可能会偶然产生凝露的影响；
⊙ 设备安装时与垂直面的倾斜度不超过 5°；
⊙ 设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所；
⊙ 用户有特殊要求时可与制造厂协商解决。

电气性能

额定短路 额定短时耐受电流 额定峰值耐受电流
型号 额定电压 (V) 额定电流 (A)
开断电流 (kA) (1s)(kA) (kA)
A 1000
GGD1 380 B 600(630) 15 15 30
C 400
A 1500(1600)
GGD2 380 B 1000 30 30 63
C 600
A 3150
GGD3 380 B 2500 50 50 105
C 2000
