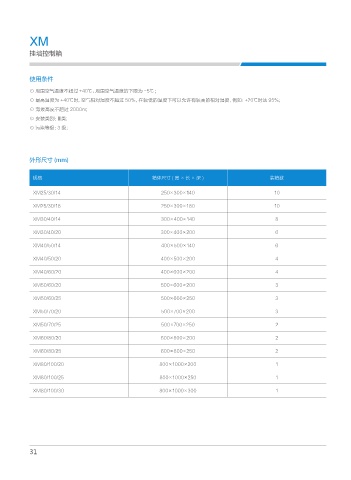

XM

挂墙控制箱

使用条件

⊙ 周围空气温度不超过 +40℃，周围空气温度的下限为 -5℃ ;
⊙ 最高温度为 +40℃时，空气相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如：+20℃时达 95%；
⊙ 海拔高度不超过 2000m;
⊙ 安装类别：Ⅱ类；
⊙ 污染等级：3 级；

外形尺寸 (mm)

规格 箱体尺寸 ( 宽 ×长× 深 ) 装箱数

XM25/30/14 250×300×140 10

XM25/30/18 250×300×180 10
XM30/40/14 300×400×140 8

XM30/40/20 300×400×200 6

XM40/50/14 400×500×140 6

XM40/50/20 400×500×200 4

XM40/60/20 400×600×200 4

XM50/60/20 500×600×200 3

XM50/60/25 500×600×250 3
XM50/70/20 500×700×200 3

XM50/70/25 500×700×250 2

XM60/80/20 600×800×200 2

XM60/80/25 600×800×250 2

XM80/100/20 800×1000×200 1
XM80/100/25 800×1000×250 1

XM80/100/30 800×1000×300 1

31
