P. 42

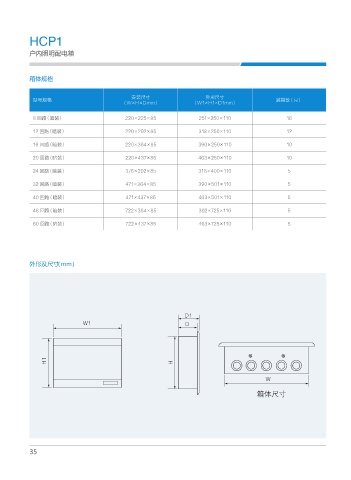

HCP1
户内照明配电箱
箱体规格
安装尺寸 外形尺寸
型号规格 装箱数（只）
（W×H×Dmm） （W1×H1×D1mm）
8 回路（暗装） 220×225×85 251×250×110 16
12 回路（暗装） 220×292×85 318×250×110 12
16 回路（暗装） 220×364×85 390×250×110 10
20 回路（暗装） 220×437×85 463×250×110 10
24 回路（暗装） 376×292×85 318×400×110 5
32 回路（暗装） 471×364×85 390×501×110 5
40 回路（暗装） 471×437×85 463×501×110 5
48 回路（暗装） 722×364×85 392×725×110 5
60 回路（暗装） 722×437×85 463×725×110 5
外形及尺寸（mm）
D1
W1 D
H1 H
W
箱体尺寸
35
