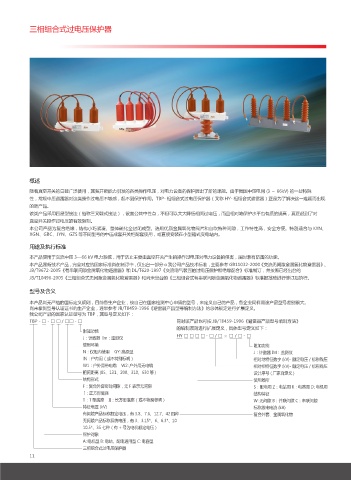

三相组合式过电压保护器

概述
随着真空开关的日益广泛使用，其强开断能力引发的各类操作电压，对电力设备的保护提出了新的课题。由于我国中压电网 (3 ～ 66kV) 的一些特殊
性，常规中压避雷器对这类操作过电压不敏感，起不到保护作用。TBP- 相组合式过电压保护器（又称 HY- 相组合式避雷器）正是为了解决这一难题而出现
的新产品。
该类产品采用四星型接法（俗称三叉戟式接法），设置公共中性点，不但可以大大降低相间过电压，而且相对地保护水平也有质的提高，真正起到了对
真空开关操作过电压的有效限制。
本公司产品为复合绝缘，结构小巧紧凑、整体硫化全封闭成型。选用优质金属氧化物阀片和自吹特种间隙，工作特性高，安全方便。特别适合与 KYN、
XGN、GBC、JYN、GZS 等不同型号的中压成套开关柜配套使用，或直接安装在小型箱式变电站内。
用途及执行标准

本产品使用于交流中压 3—66 kV 电力系统，用于防止主要由真空开关产生的操作过电压对电力设备的侵害，届时兼有防雷的功能。
本产品属新技术产品，完全对应的国家标准尚在制订中，仅出台一部分 o 我公司产品技术标准，主要参考 GB11032-2000《交流无间隙金属氧化物避雷器》、
JB/T9672-2005《有串联间隙金属氧化物避雷器》和 DL/T620-1997《交流电气装置的过电压保护和绝缘配合》标准制订，并按照已经出台的
JB/T10496-2005《三相组合式无间隙金属氧化物避雷器》和尚未出台的《三相组合式有串联间隙金属氧化物避雷器》标准报批稿进行修订后执行。

型号及含义
本产品尚无严格的国标定义规则，目前各生产企业，按自己在国家检测中心申请的型号，来定义自己的产品，各企业同样用途产品型号差别很大。
尚未拿到型号认证证书的生产企业，通常参考 JB/T8459-1996《避雷器产品型号编制方法》的总体规定进行扩展定义。
我公司产品的国家认证型号为 TBP，其型号定义如下：
TBP - □ - □ □ / □□ - □ 同时该产品也可按 JB/T8459-1996《避雷器产品型号填制方法》
的编制原则进行扩展定义，具体型号定义如下：
附加功能
J：计数器 Im：滥测仪 HY □ □ □ □ - □ / □× □ / □ - □
使用环境 附加功能
N：仅柜内使用 GY: 高原型 J：计数器 IM：监测仪
lN：户内用（或不特别标明） 相对地特征数字 (kV)- 额定电压／标称残压
W1：户外用带电缆 W2: 户外用无电缆 相对相特征数字 (kV)- 额定电压／标称残压
相间距离 (85、131、200、310、630 等 ) 设计序号 ( 厂家自定义 )
结构形式 使用场所
F：复合外套密封间隙，无 F 表示无间隙 S：配电用 Z：电站用 R：电容用 D; 电机用
I：正方形底座 结构特征
T：T 型底座 II：长方形底座（或不特别标明） W: 无间隙 B：并联间隙 C：串联间隙
特征电压 (kV) 标称放电电流 (kA)
有间隙产品标称额定电压，有 3.8、7.6、12.7、42 四种 复合外套、金属氧化物
无间隙产品标称系统电压，有 3、3.15*、6、6.3*、10
10.5*、35 七种（有 + 号为电机额定电压）
保护对象
A: 电机型 B: 电站、配电通用型 C: 电容型
三相组合式过电压保护器
