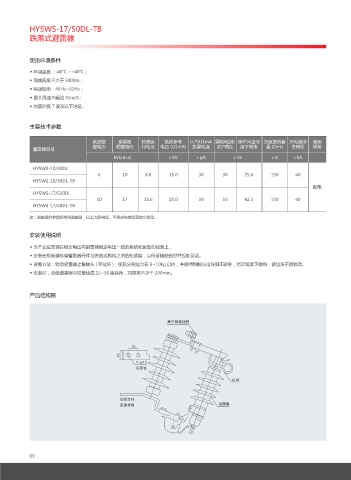

HY5WS-17/50DL-TB
跌落式避雷器
使用环境条件
◆ 环境温度：-40℃ ~+40℃；
◆ 海拔高度不大于 3000m；
◆ 电源频率：48Hz~62Hz；
◆ 最大风速不超过 35m/S；
◆ 地震烈度 7 度及以下地区。
主要技术参数
系统额 避雷器 持续运 直流参考 0.75U1mA 雷电冲击电 操作冲击电 方波通流容 大电流冲 使用
避雷器型号 定电压 额定电压 行电压 电压 (U1mA) 泄露电流 流下残压 流下残电 量 (2ms) 击耐受 场所
kV(r.m.s) ≮ kV ≯ μA ≯ kV ≮A ≮ kA
HY5WS-10/30DL
6 10 8.0 15.0 30 30 25.6 150 40
HY5WS-10/30DL-TB
配电
HY5WS-17/520DL
10 17 13.6 25.0 30 50 42.5 150 40
HY5WS-17/50DL-TB
注：避雷器的参数同常规避雷器，以上为配电型，可换成电容型等其它类型。
安装使用说明
◆ 本产品应安装在额定电压与避雷器额定电压一致的系统和设备的线路上，
◆ 安装使用前请检查避雷器元件与跌落式机构之间的松紧度，以保证接触良好并投卸灵活。
◆ 调整方法：转动避雷器上铜触头 ( 带拉环 )，使其分闸拉力在 6~10kg 以内，并保持铜触头拉环侧正朝外，然后销紧下螺母，使拉环不易转动。
◆ 安装时，应使避雷器与铅垂线成 15~30 度夹角，对距离不少干 200mm。
产品结构图
ø
09
