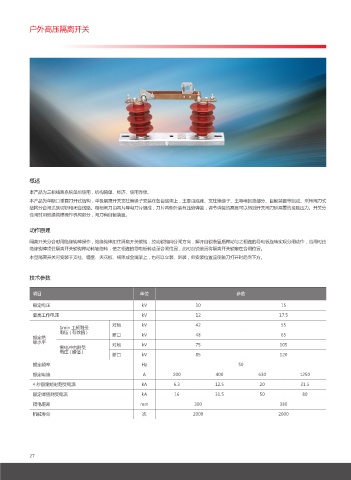

户外高压隔离开关
概述
本产品为三相线路系统单相使用，结构简单、经济、使用方便。
本产品为单断口垂直打开式结构，单极隔离开关支柱绝缘子安装在各自底架上，主要由底座、支柱绝缘子、主导电回路部分、自锁装置等组成。采用闸刀式
结构分合闸达到切断和闭合线路。每相闸刀由两片导电刀片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度可以得到开关闸刀所需要的接触压力。开关分
合闸时用绝缘钩棒操作机构部分，闸刀有自锁装置。
动作原理
隔离开关分合时用绝缘钩棒操作，绝缘钩棒扣住隔离开关锁钩，拉动锁钩向分闸方向，解开自锁装置后带动与之相连的导电板旋转实现分闸动作，合闸时由
绝缘钩棒顶住隔离开关锁钩带动转轴旋转，使之相连的导电板转动至合闸位置，此时自锁装置将隔离开关锁定在合闸位置。
本型隔离开关可安装于支柱、墙壁、天花板、横架或金属架上，也可以立装、斜装，但安装位置应使触刀打开时趋向下方。
技术参数
项目 单位 参数
额定电压 kV 10 15
最高工作电压 kV 12 17.5
对地 kV 42 55
1min 工频耐受
电压 ( 有效值 ) 断口 kV 48 65
额定绝
缘水平 对地 kV 75 105
雷电冲击耐受
电压(峰值) 断口 kV 85 120
额定频率 Hz 50
额定电流 A 200 400 630 1250
4 秒额定短时耐受电流 kA 6.3 12.5 20 31.5
额定峰值耐受电流 kA 16 31.5 50 80
爬电距离 mm 300 380
机械寿命 次 2000 2000
