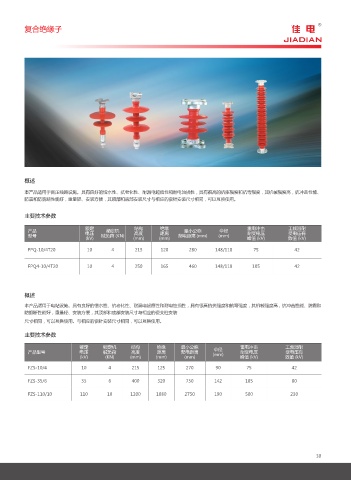

Page 33 - 浙江佳电电力科技有限公司
P. 33
复合绝缘子
概述
本产品适用于高压线路设施。具有良好的憎水性、抗老化性、耐漏电起痕性和耐电蚀损性，具有很高的抗张强度和抗弯强度，其机械强度高，抗冲击性能、
防震和防脆断性能好，重量轻、安装方便，其顶部和底部安装尺寸与相应的瓷针安装尺寸相同，可以互换使用。
主要技术参数
额定 结构 绝缘 雷电冲击 工频湿耐
产品 电压 额定机 高度 距离 最小公称 伞径 耐受电压 受电压有
型号 (kV) 械负荷 (KN) (mm) (mm) 爬电距离 (mm) (mm) 峰值 (kV) 效值 (kV)
FPQ-10/4T20 10 4 215 120 280 148/118 75 42
FPQ4-10/4T20 10 4 250 165 460 148/118 105 42
概述
本产品适用于电站设施。具有良好的憎水性、抗老化性、耐漏电起痕性和耐电蚀损性，具有很高的抗强度和抗弯强度，其机械强度高，抗冲击性能、防震和
防脆断性能好，重量轻、安装方便，其顶部和底部安装尺寸与相应的瓷支柱安装
尺寸相同，可以互换使用。与相应的瓷针安装尺寸相同，可以互换使用。
主要技术参数
额定 额定机 结构 绝缘 最小公称 雷电冲击 工频湿耐
伞径
产品型号 电压 械负荷 高度 距离 爬电距离 (mm) 耐受电压 受电压有
(kV) (KN) (mm) (mm) (mm) 峰值 (kV) 效值 (kV)
FZS-10/4 10 4 215 125 270 90 75 42
FZS-35/6 35 6 400 320 750 142 185 80
FZS-110/10 110 10 1200 1080 2750 190 500 230
