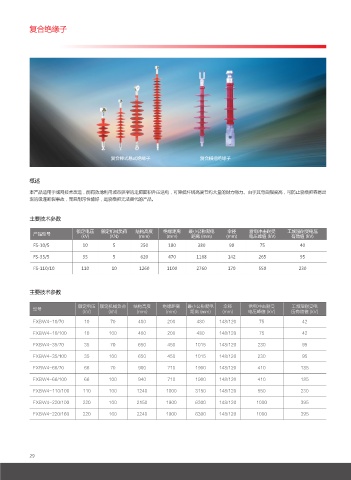

复合绝缘子

复合棒式悬式绝缘子 复合横担绝缘子

概述

本产品适用于城网技术改造，能有效地利用城市狭窄的走廊面积升压送电，可降低杆塔高度节约大量的财力物力。由于其弯曲强度高，可防止瓷横担容易出
现的级连断裂事故，而且耐污性能好，是瓷横担无法替代的产品。

主要技术参数

额定电压 额定机械负荷 结构高度 绝缘距离 最小公称爬电 伞径 雷电冲击耐受 工频湿耐受电压
产品型号
(kV) (KN) (mm) (mm) 距离 (mm) (mm) 电压峰值 (kV) 有效值 (kV)
FS-10/5 10 5 250 180 380 90 75 40
FS-35/5 35 5 620 470 1168 142 265 95

FS-110/10 110 10 1260 1100 2760 170 550 230

主要技术参数

额定电压 额定机械负荷 结构高度 绝缘距离 最小公称爬电 伞径 雷电冲击耐受 工频湿耐受电
型号
(kV) (kN) (mm) (mm) 距离 (mm) (mm) 电压峰值 (kV) 压有效值 (kV)
FXBW4-10/70 10 70 400 200 480 148/120 75 42
FXBW4-10/100 10 100 400 200 480 148/120 75 42

FXBW4-35/70 35 70 650 450 1015 148/120 230 95
FXBW4-35/100 35 100 650 450 1015 148/120 230 95
FXBW4-66/70 66 70 900 710 1900 148/120 410 185

FXBW4-66/100 66 100 940 710 1900 148/120 410 185

FXBW4-110/100 110 100 1240 1000 3150 148/120 550 230
FXBW4-220/100 220 100 2150 1900 6300 148/120 1000 395
FXBW4-220/160 220 160 2240 1900 6300 148/120 1000 395

29
