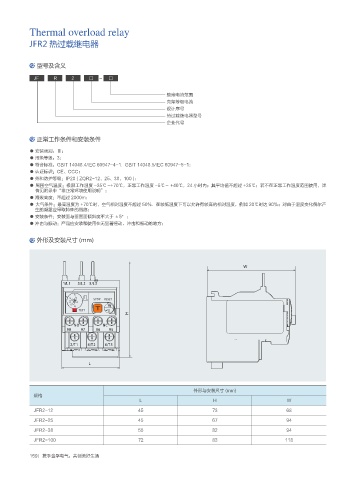

Thermal overload relay
JFR2 热过载继电器

型号及含义

JF R 2 □ - □

整定电流范围
壳架等级电流
设计序号
热过载继电器型号
企业代号

正常工作条件和安装条件

● 安装类别：Ⅲ；
● 污染等级：3；
● 符合标准：GB/T 14048.4/IEC 60947-4-1. GB/T 14048.5/IEC 60947-5-1；
● 认证标识：CE、CCC；
● 外和防护等级：IP20 ( ZQR2-12、25、38、100 )；
● 周围空气温度：极限工作温度 -35℃ ~+70℃，正常工作温度 -5℃～ +40℃，24 小时内；其平均值不超过 +35℃；若不在正常工作温度范围使用，详
情见附录中“非正常环境使用说明”；
● 海拔高度：不超过 2000m；
● 大气条件：最高温度为 +70℃时，空气相对湿度不超过 50%．在较低温度下可以允许有较高的相对湿度，例如 20℃时达 90%；对由于湿度变化偶尔产
生的凝露应采取特殊的措施；
● 安装条件：安装面与垂直面倾斜度不大于 ±5°；
● 冲击与振动：产品应安装和使用在无显著摇动、冲击和振动的地方；

外形及安装尺寸 (mm)

W

1 1/L 1/L 1 3/L 2 5/L 3

A
9 STOP RESET
11 10 12 H
TEST T A
H
NO NC
98 97 96 95

2/T1 4/T2 6/T3

L

外形与安装尺寸 (mm)
规格
L H W
JFR2-12 45 73 68
JFR2-25 45 67 94
JFR2-38 55 82 94
JFR2-100 72 83 118
