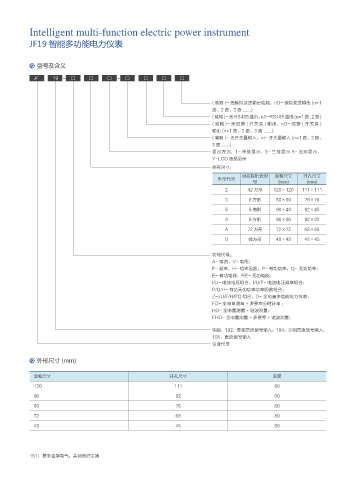

Intelligent multi-function electric power instrument
JF19 智能多功能电力仪表

型号及含义

JF 19 - □ □ □ - □ □ □ □

( 省略 )- 无模拟变送输出功能，nD- 模拟变送输出 (n=1
路、2 路、3 路 ......)
( 省略 )- 无 RS485 通讯，nT-RS485 通讯 (n=1 路、2 路 )
(省略)-无报警(开关量)输出，nO-报警(开关量)
输出 (n=1 路、2 路、3 路 ......)
( 省略 )- 无开关量输入，nI- 开关量输入 (n=1 路、2 路、
3 路 ......)
显示方式：1- 单排显示，3- 三排显示 5- 五排显示，
Y-LCD 液晶显示
外形尺寸：
对应指针表型 面框尺寸 开孔尺寸
外形代号
号 (mm) (mm)
2 42 方形 120×120 111×111
3 6 方形 80×80 76×76
5 5 槽形 96×48 92×45

9 9 方形 96×96 92×92
A 72 方形 72×72 68×68
D 微方形 48×48 45×45

功能代号：
A- 电流，V- 电压；
F- 频率，H- 功率因数，P- 有功功率，Q- 无功功率；
E- 有功电能，RE- 无功电能；
I/U- 电流电压组合，I/U/F- 电流电压频率组合；
P/Q/H- 有功无功功率功率因数组合；
Z-I/U/F/H/PQ 组合，D- 全电量多功能电力仪表；
FD- 全电量测量 + 多费率分时计量 ；
HD- 全电量测量 + 谐波测量；
FHD- 全电量测量 + 多费率 + 谐波测量；
相别：192：单相交流信号输入；194：三相交流信号输入；
195：直流信号输入
企业代号

外形尺寸 (mm)

面框尺寸 开孔尺寸 深度
120 111 80
96 92 80

80 76 80
72 68 80
48 45 80
