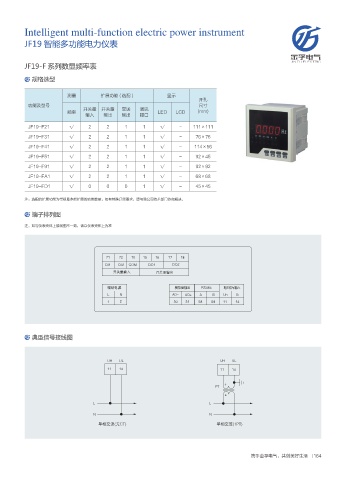

Intelligent multi-function electric power instrument
JF19 智能多功能电力仪表

JF19-F 系列数显频率表

规格选型

测量 扩展功能 ( 选配 ) 显示
开孔
功能及型号 尺寸
频率 开关量 开关量 变送 通讯 LED LCD (mm)
输入 输出 输出 接口
JF19-F21 √ 2 2 1 1 √ - 111×111
JF19-F31 √ 2 2 1 1 √ - 76×76
JF19-F41 √ 2 2 1 1 √ - 114×56
JF19-F51 √ 2 2 1 1 √ - 92×45
JF19-F91 √ 2 2 1 1 √ - 92×92
JF19-FA1 √ 2 2 1 1 √ - 68×68

JF19-FD1 √ 0 0 0 1 √ - 45×45
注：选配的扩展功能为常规最多能扩展的功能数量，如有特殊订货要求，请与我公司技术部门协商解决。

端子排列图

注：如与仪表壳体上接线图不一致，请以仪表壳体上为准

%* %* $0. %0 %0
धС᧙ᣤЙ धС᧙ᣤѢ

ᣘүႂຸ ഴ઱᧙ᣤѢ 34 ႂԌζՁᣤЙ
- / "0 "0 " # 6) 6-

典型信号接线图

6) 6- 6) 6-

15

- -

/ /
Ӭᄰ̓ึ ௃$5 Ӭᄰ̓ึ 15

携手金孚电气，共创美好生活 164
