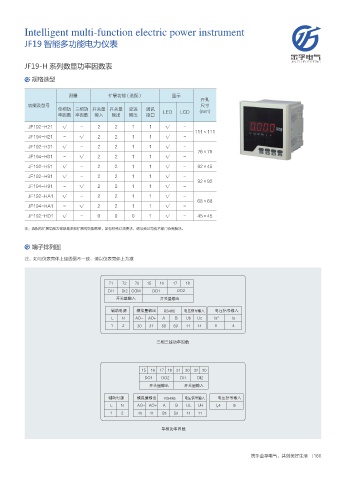

Intelligent multi-function electric power instrument
JF19 智能多功能电力仪表

JF19-H 系列数显功率因数表

规格选型

测量 扩展功能 ( 选配 ) 显示
开孔
功能及型号 尺寸
单相功 三相功 开关量 开关量 变送 通讯 LED LCD (mm)
率因数 率因数 输入 输出 输出 接口

JF192-H21 √ - 2 2 1 1 √ -
111×111
JF194-H21 - √ 2 2 1 1 √ -
JF192-H31 √ - 2 2 1 1 √ -
76×76
JF194-H31 - √ 2 2 1 1 √ -
JF192-H51 √ - 2 2 1 1 √ - 92×45
JF192-H91 √ - 2 2 1 1 √ -
92×92
JF194-H91 - √ 2 2 1 1 √ -
JF192-HA1 √ - 2 2 1 1 √ -
68×68
JF194-HA1 - √ 2 2 1 1 √ -
JF192-HD1 √ - 0 0 0 1 √ - 45×45

注：选配的扩展功能为常规最多能扩展的功能数量，如有特殊订货要求，请与我公司技术部门协商解决。

端子排列图

注：如与仪表壳体上接线图不一致，请以仪表壳体上为准

%* % * $0. %0 %0
धС᧙ᣤЙ धС᧙ᣤѢ
ᣘүႂຸ ഴ઱᧙ᣤѢ 34 ႂԌζՁᣤЙ ႂԌζՁᣤЙ
- / "0 "0 " # 6 C 6 D *B * B

ʻᄰʻጲҩညځஜ

%0 % 0 %* % *
धС᧙ᣤѢ धС᧙ᣤЙ

ᣘүႂຸ ഴ઱᧙ᣤѢ 34 ႂԌζՁᣤЙ ႂԌζՁᣤЙ
- / "0 "0 " # 6 - 6 ) * *

Ӭᄰҩညځஜ
