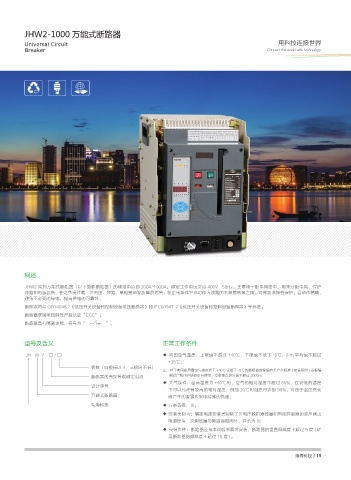

JHW2-1000 万能式断路器

Universal Circuit 用科技连接世界
Breaker Connect the world with technology

概述

JHW2 系列万能式断路器（以下简称断路器）的额定电流自 200A-1000A，额定工作电压交流 400V、50Hz。主要用于配电网络中，用来分配电能，保护
线路和电源设备，使之免受过载、欠电压、短路、单相接地等故障的危害。在正常条件下也可作为线路的不频繁转换之用。可做到选择性保护，且动作精确，
避免不必要的停电，提高供电的可靠性。
断路器符合 GB14048.2《低压开关设备和控制设备低压断路器》和 IEC60947-2《低压开关设备和控制设备断路器》等标准。
断路器获国家强制性产品认证“CCC”。
断路器具有隔离功能，符号为“ ”。

型号及含义 正常工作条件

JH W 2 - □ / □ ◆ 周围空气温度：上限值不超过 +40℃，下限值不低于 -5℃，24h 平均值不超过
+35℃；
极数（四极标以 4，三极时不标）
注：对于使用在周围空气温度高于 +40℃或低于 -5℃的断路器应根据有关产品标准 ( 如适用时 ) 或根据
断路器的壳架等级额定电流 制造厂和用户协商进行使用，安装地点的海拔不超过 2000m；
◆ 大气条件：最高温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度
设计序号
下可以允许有较高的相对湿度，例如 20℃时湿度可达到 90%，对由于温度变化
万能式断路器 而产生的凝露应采取特殊的措施；
靖海科技 ◆ 污染等级：Ⅲ；
◆ 安装类别 IV；辅助电路安装类别除了欠电压脱扣器线圈和智能控制器的变压器或
电源模块一次侧线圈与断路器相同外，其余为 III；
◆ 安装条件：断路器应按本说明书要求安装，断路器的垂直倾斜度不超过 5 度 ( 矿
用断路器的倾斜度不超过 15 度 )。

靖海科技 / 15
