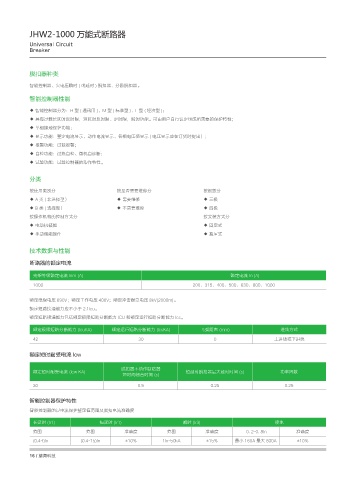

JHW2-1000 万能式断路器

Universal Circuit
Breaker

脱扣器种类

智能控制器、欠电压瞬时 ( 或延时 ) 脱扣器、分励脱扣器。
智能控制器性能

◆ 智能控制器分为：H 型 ( 通讯用 )、M 型 ( 标准型 )、L 型 ( 经济型 )；
◆ 具有过载长延时反时限，短延时反时限、定时限，瞬时功能。可由用户自行设定组成所需要的保护特性；
◆ 单相接地保护功能；
◆ 显示功能：整定电流显示、动作电流显示、各相电压值显示 ( 电压显示应在订货时提出）；
◆ 报警功能：过载报警；
◆ 自检功能：过热自检、微机自诊断；
◆ 试验功能：试验控制器的动作特性。

分类
按使用类别分 按是否需要维修分 按极数分
◆ A 类 ( 非选择型） ◆ 需要维修 ◆ 三极
◆ B 类 ( 选择型） ◆ 不需要维修 ◆ 四极
按操作机构的控制方式分 按安装方式分
◆ 电动机储能 ◆ 固定式
◆ 手动储能操作 ◆ 抽屉式

技术数据与性能

断路器的额定电流

壳架等级额定电流 Inm (A) 额定电流 In (A)
1000 200、315、400、500、630、800、1000

额定绝缘电压 690V；额定工作电压 400V；额定冲击耐受电压 8kV(2000m)。
额定短路接通能力应不小于 2.1lcu。
额定短路接通能力包括额定极限短路分断能力 ICU 和额定运行短路分断能力 Ics。
额定极限短路分断能力 (lcuKA) 额定运行短路分断能力 (lcsKA) 飞弧距离 (mm) 进线方式
42 30 0 上进线或下进线

额定短时耐受电流 Icw

脱扣器不动作断路器
额定短时耐受电流 (lcw KA) 短延时脱扣器最大延时时间 (s) 功率因数
短时间闭合时间 (s)
30 0.5 0.25 0.25

智能控制器保护特性
智能控制器的过电流保护整定值范围及脱扣电流准确度
长延时 (Ir1) 短延时 (Ir1) 瞬时 (Ir3) 接地
范围 范围 准确度 范围 准确度 0. 2-0. 8In 准确度
(0.4-l)In (0.4-15)In ±10% 1In-50kA ±15% 最小 160A 最大 800A ±10%

16 / 靖海科技
