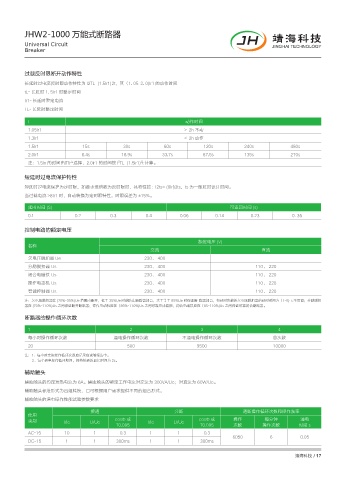

JHW2-1000 万能式断路器

          Universal Circuit
          Breaker



          过载反时限断开动作特性
          长延时过电流反时限动作特性为 I2TL=(1.5Ir1)2t,其(1. 05-2. 0)Ir1 的动作时间
          tL- 长延时 1. 5Ir1 时整定时间
          Ir1- 长延时整定电流
          TL- 长延时整定时间

           I                                                     动作时间
           1.05Ir1                                              > 2h 不动
           1.3Ir1                                               < 2h 动作
           1.5Ir1            15s           30s           60s           120s          240s              480s
           2.0Ir1            8.4s          16.9s         33.7s         67.5s         135s            270s
                                          2
                                                 2
           注:1.5ln 的时间由用户选择,2.0lr1 的时间按 I TL=(1.5Ir1) t 计算。
          短延时过电流保护特性
          短延时过电流保护为定时限,如要求低倍数为反时限时,其特性按:I2ts= (8Irl)2ts,ts 为一般延时设计时间。
          当过载电流 >8Ir1 时,自动转换为定时限特性,时限误差为 ±15%。

           延时时间 (S)                                                             可返回时间 (s)
           0.1             0.2         0.3         0.4         0.06        0.14        0.23          0. 35

          控制电路的额定电压
                                                                     额定电压 (V)
           名称
                                                     交流                                    直流
           欠电压脱扣器 Ue                               230、 400
           分励脱扣器 Us                                230、 400                              110、 220
           闭合电磁铁 Us                                230、 400                              110、 220
           操作电动机 Us                                230、 400                              110、 220
           智能控制器 Us                                230、 400                              110、 220
          注:欠电压脱扣器在 (70%-35%)Ue 范围内断开,低于 35%Ue 时能防止断路器闭合,大于等于 85%Ue 时保证断 路器闭合,有延时功能的欠电压脱扣器的延时时间为(1-5) s 不可调;分励脱扣
          器在 (70%-110%)Us 之间保证断开断路器;操作电动机应在(85%-110%)Us 之间可靠完成储能,闭合电磁铁应在(85-110%)Us 之间保证可靠闭合断路器。

          断路器的操作循环次数
           1                                  2                       3                          4
           每小时操作循环次数                    通电操作循环次数                不通电操作循环次数                      总次数
           20                                500                     9500                      10000
          注:1、每小时实际操作循环次数应记录在试验报告中。
                 2、每个通电操作循环期间,保持接通的最长时间为 2s。
          辅助触头

          辅助触头的约定发热电流为 6A。辅助触头的额定工作电流对交流为 300VA/Ue;对直流为 60W/Ue。
          辅助触头标准形式为四组转换,已可根据用户需求提供不同的组合形式。
          辅助触头的通电操作性能试验参数要求

                                接通                           分断                      通断操作循环次数和操作频率
           使用
           类别          I/Ie     U/Ue     cosΦ 或     I/Ie     U/Ue    cosΦ 或      操作         每分钟         通电
                                         T0.095                       T0.095     次数        操作次数         时间 s
           AC-15       10        1        0.3        1        1        0.3
                                                                                 6050         6         0.05
           DC-15        1        1       300ms       1        1       300ms

                                                                                                       靖海科技 / 17
