JHW3-1600 万能式断路器
Universal Circuit
Breaker

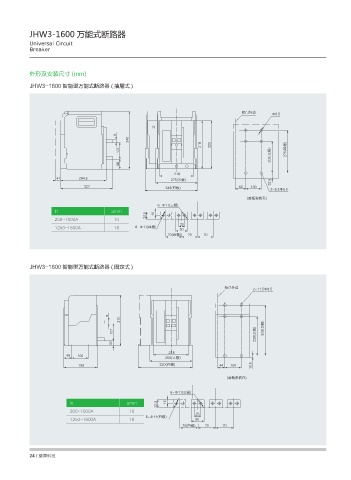

外形及安装尺寸 (mm)

JHW3-1600 智能型万能式断路器 ( 抽屉式 )

柜门外边
Φ6.5
N
a
345
318 320
107 205(三极) 275(四极)

68
218
41 294.5 275(三极)
327 343(四极) 68 100 32.5 2-8.5Φ6.5
(底板安装孔)
6-Φ11(三极)
ln amm 15
200~1000A 10 32.5
25
1250~1600A 18 8-Φ11(四极) 50
70(四极) 70 70

JHW3-1600 智能型万能式断路器 ( 固定式 )

柜门外边 2-11.5Φ6.5

a
310
239(三极)
107 309(四极)
30
218
49 100
260(三极)
199 330(四极) 44 100 10.5

(底板安装孔)

6-Φ11(三极)
ln amm 32.5 15
200~1000A 10
25
8-Φ11(四极)
1250~1600A 18 50
70(四极) 70 70
