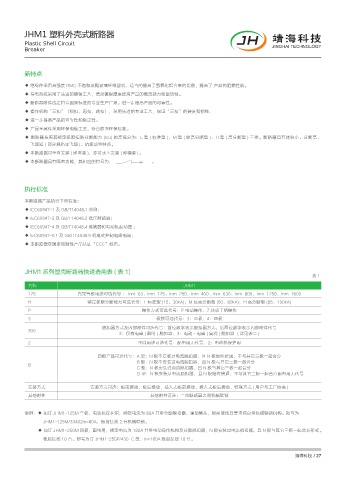

JHM1 塑料外壳式断路器
Plastic Shell Circuit
Breaker

新特点

◆ 绝缘件采用高强度 DMC 不饱和聚酯玻璃纤维塑料，适当的提高了氢氧化铝含量的比例，提高了 产品的阻燃性能。
◆ 导电系统采用了先进的镀银工艺，增加镀银厚度提高产品的载流能力和散热性。
◆ 断路器附件选定符合国家标准的专业生产厂家。进一步提高产品的可靠性。
◆ 操作机构“三扣”（锁扣、再扣、跳扣），采用先进的专业工艺，保证“三扣”的硬度和韧性，
◆ 进一步提高产品的可靠性和稳定性。
◆ 产品金属件采用环保电镀工艺，符合欧盟环保标准。
◆ 断路器按照其额定极限短路分断能力 (lcu) 的高低分为：L 型 ( 标准型 )、M 型 ( 较高分断型 )、H 型 ( 高分断型 ) 三类。断路器具有体积小、分断高、
飞弧短 ( 部分规格零飞弧 )、抗振动等特点。
◆ 本断路器可垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。
◆ 本断路器具有隔离功能，其相应的符号为： 。

执行标准
本断路器产品执行下列标准：
◆ IEC60947-1 及 GB/T14048.1 总则；
◆ IEC60947-2 及 GB/T14048.2 低压断路器；
◆ IEC60947-4 及 GB/T14048.4 接触器和电动机起动器 ；
◆ IEC60947-5.1 及 GB/T14048.5 机电式控制电路电器；
◆ 本断路器获国家强制性产品认证“CCC”标志。

JHM1 系列塑壳断路器快速选用表 ( 表 1)
表1
名称 JHM1
125 壳架等极电流可选代号 ： Inm=63、Inm=125、Inm=250、Inm=400、Inm=630、Inm=800、Inm=1250、Inm=1600
H 额定极限分断能力可选代号：L 标准型 (15、30kA)；M 较高分断型 (50、80kA)；H 高分断型 (85、100kA)
P 操作方式可选代号：P 电动操作、Z 转动手柄操作
3 极数可选代号：3：三极、4：四极
脱扣器方式及内部附件可选代号：首位数字表示脱扣器方式，后两位数字表示内部附件代号
300
2：仅有电磁 ( 瞬时 ) 脱扣器、3：电动 - 电磁 ( 复式 ) 脱扣器 ( 详见表二 )
2 不同用途可选代号：配电用无代号、2：电动机保护用

四极产品可选代号：A 型：N 极不安装过电流脱扣器，且 N 极始终接通，不与其它三极一起合分
B 型：N 极不安装过电流脱扣器，且 N 极与其它三极一起合分
B
C 型：N 极安装过点流脱扣器，且 N 极与其它三极一起合分
D 型：N 极安装过电流脱扣器，且 N 极始终接通，不与其它三极一起合分配电用无代号
安装方式 安装方式可选：板前接线、板后接线、插入式板前接线、接入式板后接线、特殊方式 ( 用户与工厂协商 )
其他附件 其他附件可选：二台断路器之间机械联锁

举例：◆ 如订 JHM1-125M 三极，电动机保护用，额定电流为 80A 并带分励脱扣器、辅助触头，板前接线且要求两台带机械联锁机构。即写为
JHM1-125M/33402In=80A，板前接线 2 台机械联锁。
◆ 如订 JHM1-250M 四极，配电用，额定电流为 180A 并带电动操作机构及分励脱扣器，N 极安装过电流脱扣器，且 N 极与其它三极一起合分形式。
板后接线 10 台。即写为订 JHM1-250P/430 C 型，In=180A 板后接线 10 台。

靖海科技 / 27
