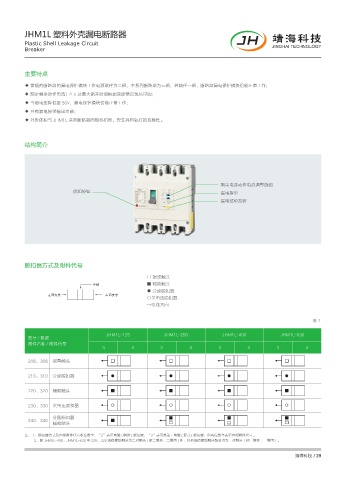

P. 33
JHM1L 塑料外壳漏电断路器
Plastic Shell Leakage Circuit
Breaker
主要特点
◆ 常规的断路器的漏电保护模块工作电源取样为二相，本系列断路器为三相，若缺任一相，断路器漏电保护模块仍能正常工作；
◆ 额定剩余动作电流 I △ n 及最大断开时间根据实际情况现场可调；
◆ 当相电压降低至 50V，漏电保护模块仍能正常工作；
◆ 具有漏电报警输出功能；
◆ 外形体积与 JHM1L 系列断路器同规格相同，安装具有较好的互换性。
结构简介
剩余电流动作电流调整旋钮
脱扣按钮 漏电指示
漏电试验按钮
脱扣器方式及附件代号
□ 报警触头
■ 辅助触头
● 分励脱扣器
○欠电压脱扣器
→引线方向
表1
JHM1L-125 JHM1L-250 JHM1L-400 JHM1L-630
型号 / 极数
附件名称 / 附件代号
3 4 3 4 3 4 3 4
208、308 报警触头
210、310 分励脱扣器
220、320 辅助触头
230、330 欠电压脱扣器
分励脱扣器
240、340
辅助触头
注： 1、脱扣器方式及内部附件代号收位数字：“2”表示电磁 ( 瞬时 ) 脱扣器，“3”表示热动 - 电磁 ( 复式 ) 脱扣器；后两位数字表示内部附件代号。
2、除 JHM1L-400、JHM1L-630 中 220、320 规格辅助触头为二对触头 ( 即二常开，二常闭 ) 外，其余规格辅助触头数量均为一对触头（即一常开、一常闭）。
靖海科技 / 29
