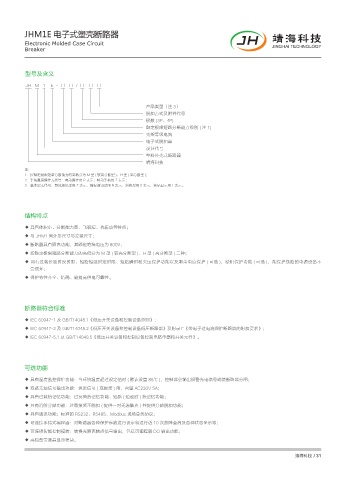

JHM1E 电子式塑壳断路器
Electronic Molded Case Circuit
Breaker

型号及含义

JH M 1 E - □ □ / □ □ □

产品类型（注 3）
脱扣方式及附件代号
极数 (3P、4P)
额定极限短路分断能力级别 ( 注 1)
壳架等级电流
电子式脱扣器
设计代号
塑料外壳式断路器
靖海科技
注：
1．按额定极限短路分断能力的高低分为 M 型 ( 较高分断型 )、H 型 ( 高分断型 )；
2．手柄直接操作无代号：电动操作用 P 表示；转动手柄用 Z 表示；
3．基本型无代号，智能通讯型用 Z 表示，编程通讯型用 B 表示，消防型用 X 表示，液晶显示用 L 表示。

结构特点
◆ 具有体积小、分断能力高、飞弧短、抗振动等特点；
◆ 与 JHM1 同外形尺寸与安装尺寸；
◆ 断路器具有隔离功能，其额定绝缘电压为 800V；
◆ 按额定极限短路分断能力的高低分为 M 型 ( 较高分断型 )、H 型 ( 高分断型 ) 二种；
◆ 具有过载长延时反时限、短路短延时定时限、短路瞬时和欠压保护功能以及剩余电流保护 ( 可选 )，缺相保护功能 ( 可选 )，能保护线路的电源设备不
受损坏；
◆ 保护特性齐全、精确、能提高供电可靠性。

断路器符合标准
◆ IEC 60947-1 及 GB/T14048.1《低压开关设备和控制设备总则》；
◆ IEC 60947-2 及 GB/T14048.2《低压开关设备和控制设备低压断路器》及附录 F《带电子过电流保护断路器的附加要求》；
◆ IEC 60947-5.1 及 GB/T14048.5《低压开关设备和控制设备控制电路电器和开关元件》。

可选功能

◆ 具有温度监控保护功能：当环境温度超过设定值时 ( 默认设置 85℃ )，控制器会输出报警光电信号或使断路器分闸；
◆ 双路无源信号输出功能：供发信号 ( 或报警 ) 用，容量 AC230\/ 5A；
◆ 具有过载热记忆功能：过负荷热记忆功能、短路 ( 短延时 ) 热记忆功能；
◆ 具有消防分励功能：过载报警不脱扣 ( 提供一对无源触点 ) 并提供分励脱扣功能；
◆ 具有通讯功能：标准的 RS232、RS485、Modbus 现场总线协议；
◆ 可连接手持式编程器：对断路器各种保护参数进行设定和进行近 10 次故障查询及各种状态显示等；
◆ 可连接智能控制模转：转换光隔离触点信号输出，包括可编程器 DO 输出功能；
◆ 高档型带液晶显示模块。

靖海科技 / 31
