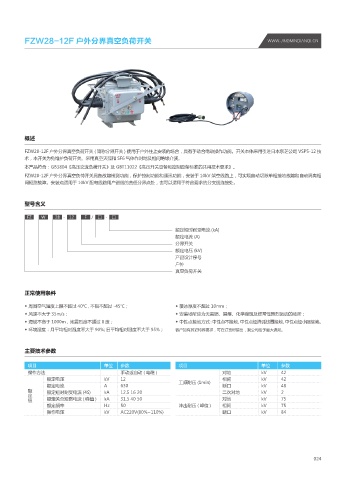

FZW28-12F 户外分界真空负荷开关 WWW.JINGMINDIANQI.CN

概述

FZW28-12F 户外分界真空负荷开关 ( 简称分界开关 ) 使用于户外柱上安装的场合，具有手动合电动操作功能。开关本体采用引进日本东芝公司 VSP5-12 技
术，本开关为免维护负荷开关。采用真空灭弧和 SF6 气体作对地及相间绝缘介质。
本产品符合：GB3804《高压交流负荷开关》及 GBT11022《高压开关设备和控制设备标准的共用技术要求》。
FZW28-12F 户外分界真空负荷开关具备故障检测功能，保护控制功能和通讯功能，安装于 10kV 架空线路上，可实现自动切除单相接地故障和自动隔离相
间短路故障。安装点适用于 10kV 配电线路用户进线的责任分界点处，也可以适用于符合要求的分支线连接处。

型号含义

FZ W 28 - 12 F / □ - □

额定短时耐受电流 (kA)
额定电流 (A)
分界开关
额定电压 (kV)
产品设计序号
户外
真空负荷开关

正常使用条件

◆ 周围空气温度上限不超过 40℃ , 不限不超过 -45℃； ◆ 覆冰厚度不超过 10mm；
◆ 风速不大于 35m/s； ◆ 安装场所应为无易燃、易爆、化学腐蚀及经常性剧烈振动的场所；
◆ 海拔不高于 1000m，地震烈度不超过 8 度； ◆ 中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经小阻接地。
◆ 环境湿度：月平均相对湿度不大于 90%; 日平均相对湿度不大于 95%； 客户如有其它特殊要求，可在订货时提出，我公司给予最大满足。

主要技术参数

项目 单位 参数 项目 单位 参数
操作方法 手动或自动 ( 电磁 ) 对地 kV 42
额定电压 kV 12 工频耐压 (1min) 相间 kV 42
额定电流 A 630 断口 kV 48
额 额定短时耐受电流 (4S) kA 12.5 16 20 二次对地 kV 2
定
值 额定关合短路电流 ( 峰值 ) kA 31.5 40 50 对地 kV 75
额定频率 Hz 50 冲击耐压 ( 峰值 ) 相间 kV 75
操作电压 kV AC220V(80%~110%) 断口 kV 84

024
