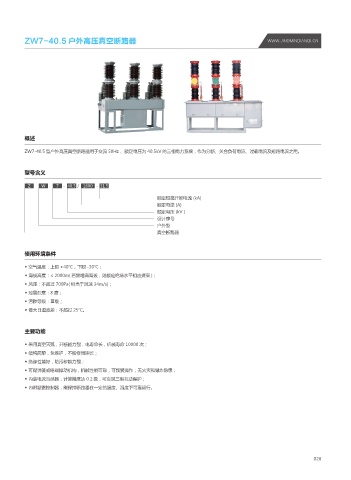

ZW7-40.5 户外高压真空断路器 WWW.JINGMINDIANQI.CN

概述

ZW7-40.5 型户外高压真空断路器用于交流 50Hz 、额定电压为 40.5kV 的三相电力系统，作为分断、关合负荷电流、过载电流及短路电流之用。

型号含义

Z W 7 - 40.5 / 1600 - 31.5

额定短路开断电流 (kA)
额定电流 (A)
额定电压 (kV )
设计序号
户外型
真空断路器

使用环境条件

◆ 空气温度：上限 +40℃，下限 -30℃；
◆ 海拔高度：≤ 2000m( 若需增高海拔，则额定绝缘水平相应提高 )；
◆ 风压：不超过 700Pa( 相当于风速 34m/s)；
◆ 地震烈度：8 度；
◆ 污秽等级：Ⅲ级；
◆ 最大日温度差：不超过 25℃。

主要功能

◆ 采用真空灭弧，开断能力强，电寿命长，机械寿命 10000 次；
◆ 结构简单，免维护，不检修周期长；
◆ 绝缘性能好，防污秽能力强；
◆ 可配弹簧或电磁操动机构，机械性能可靠，可频繁操作；无火灾和爆炸隐患；
◆ 内装电流互感器，计算精度达 0.2 级，可实现三相互动保护；
◆ 内附凝露控制器，能保持断路器在一定的温度、湿度下可靠运行。
