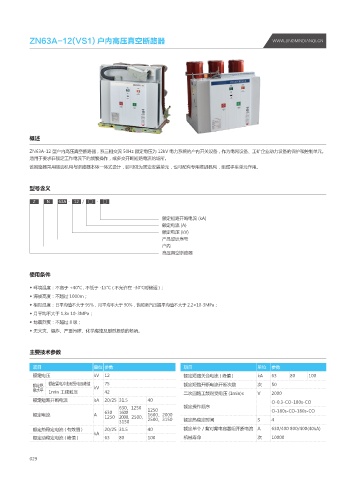

ZN63A-12(VS1) 户内高压真空断路器 WWW.JINGMINDIANQI.CN

概述

ZN63A-12 型户内高压真空断路器，系三相交流 50Hz 额定电压为 12kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，即可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。

型号含义

Z N 63A - 12 / □ - □

额定短路开断电流 (kA)
额定电流 (A)
额定电压 (kV)
产品设计序号
户内
高压真空断路器

使用条件

◆ 环境温度：不高于 +40℃ , 不低于 -15℃ ( 不允许在 -30℃时储运 )；
◆ 海拔高度：不超过 1000m；
◆ 相对湿度：日平均值不大于 95%，月平均不大于 90%，饱和蒸汽压提平均值不大于 2.2×10-3MPa；
◆ 月平均不大于 1.8x 10-3MPa；
◆ 地震烈度：不超过 8 级；
◆ 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

主要技术参数

项目 单位 参数 项目 单位 参数
额定电压 kV 12 额定短路关合电流 ( 峰值 ) kA 63 80 100
额定绝 额定雷电冲击耐受电压峰值 kV 75 额定短路开断电流开断次数 次 50
缘水平 1min 工频耐压 42 二次回路工频耐受电压 (1min)s V 2000
额定短路开断电流 kA 20/25 31.5 40 O-0.3-CO-180s-CO
630、1250 1250 额定操作顺序 O-180s-CO-180s-CO
额定电流 A 630 1600 1600、2000
1250 2000、2500、
3150 2500、3150 额定热稳定时间 S 4
额定热稳定电流 ( 有效值 ) 20/25 31.5 40 额定单个 / 背对背电容器组开断电流 A 630/400 800/400(40kA)
kA
额定动稳定电流 ( 峰值 ) 63 80 100 机械寿命 次 10000
