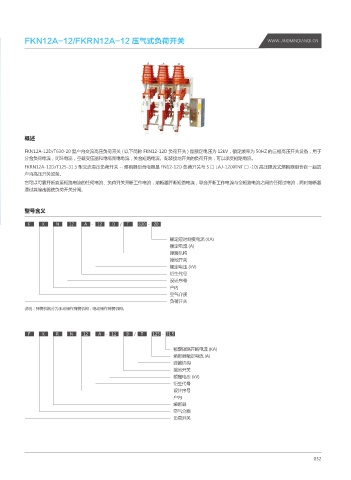

FKN12A-12/FKRN12A-12 压气式负荷开关                                                       WWW.JINGMINDIANQI.CN



















          概述

          FKN12A-12D/T630-20 型户内交流高压负荷开关 ( 以下简称 FKN12-12D 负荷开关 ) 是额定电压为 12kV,额定频率为 50HZ 的三相高压开关设备,用于
          分合负荷电流,闭环电流,空载变压器和电缆充电电流,关合短路电流。配装接地开关的负荷开关,可以承受短路电流。
          FKRN12A-12D/T125-31.5 型交流高压负荷开关 -- 熔断器组合电器是 FN12-12D 负荷开关与 S □ LAJ-12(XRNT □ -10) 高压限流式熔断器组合在一起的
          户内高压开关设备。
          它可以可靠开断直至短路电流的任何电流、负荷开关开断工作电流,熔断器开断短路电流,联合开断工作电流与全短路电流之间的任何过电流,同时熔断器
          通过其撞击器使负荷开关分闸。


          型号含义


           F    K   N    12   A -  12   D  /  T  630 -  20

                                                           额定短时耐受电流(KA)
                                                           额定电流 (A)
                                                           弹簧机构
                                                           接地开关
                                                           额定电压 (kV)
                                                           衍生代号
                                                           设计序号
                                                           户内
                                                           空气介质
                                                           负荷开关
          说明:弹簧机构分为手动操作弹簧机构,电动操作弹簧机构。



           F    K   R    N    12   A -  12   D  /  T  125 -  31.5

                                                             额定短路开断电流 (KA)
                                                             熔断器额定电流 (A)
                                                             弹簧机构
                                                             接地开关
                                                             额定电压 (kV)
                                                             衍生代号
                                                             设计序号
                                                             户内
                                                             熔断器
                                                             空气介质
                                                             负荷开关
