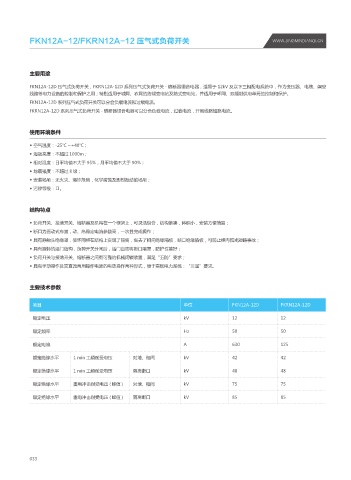

FKN12A-12/FKRN12A-12 压气式负荷开关 WWW.JINGMINDIANQI.CN

主要用途

FKN12A-12D 压气式负荷开关，FKRN12A-12D 系列压气式负荷开关 - 熔断器组合电器，适用于 12kV 及以下三相配电系统中，作为变压器、电缆、架空
线路等电力设备的控制和保护之用；特别适用于城网、农网的终端变电站及箱式变电站。并适用于环网、双辐射供电单元的控制和保护。
FKN12A-12D 系列压气式负荷开关可以分合负载电流和过载电流。
FKRN12A-12D 系列压气式负荷开关 - 熔断器组合电器可以分合负载电流，过载电流，开断线路短路电流。

使用环境条件

◆ 空气温度：-25℃ ~+40℃；
◆ 海拨高度：不超过 1000m；
◆ 相对湿度：日平均值不大于 95%，月平均值不大于 90%；
◆ 地震强度：不超过 8 级；
◆ 安装场所：无火灾、爆炸危险，化学腐蚀及剧烈振动的场所；
◆ 污秽等级：Ⅱ。

结构特点

◆ 负荷开关、接地开关、熔断器及机构在一个框架上，可灵活组合，结构紧凑，体积小，安装方便简易；
◆ 断口为直动式布置，动、热稳定电流参数高，一次性完成操作；
◆ 具有静触头绝缘罩，使环网柜在结构上实现了隔离，省去了相间绝缘隔板，断口绝缘插板，可防止柜内弧光短路事故；
◆ 具有独特的活门结构，负荷开关分闸后，活门自动将断口隔离，防护性能好；
◆ 负荷开关与接地开关、熔断器之间有可靠的机械闭锁装置，满足“五防”要求；
◆ 具有手动操作及交直流两用操作电源的电动操作两种形式，便于实现电力系统：“三遥”要求。

主要技术参数

项目 单位 FKN12A-12D FKRN12A-12D

额定电压 kV 12 12
额定频率 Hz 50 50

额定电流 A 630 125

额定绝缘水平 1 min 工频耐受电压 对地、相间 kV 42 42

额定绝缘水平 1 min 工频耐受电压 隔离断口 kV 48 48

额定绝缘水平 雷电冲击耐受电压 ( 峰值 ) 对地、相间 kV 75 75

额定绝缘水平 雷电冲击耐受电压 ( 峰值 ) 隔离断口 kV 85 85

033
