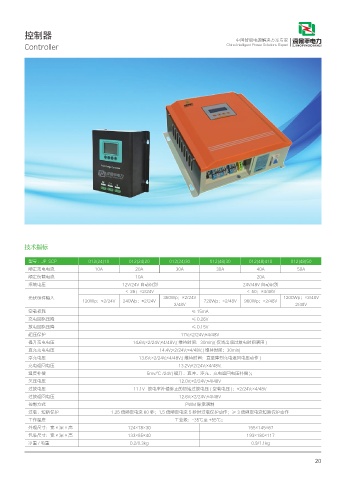

控制器
中国智能电源解决方案专家
Controller China Intelligent Power Solutions Expert

技术指标

型号：JP-SCP 012(24)10 012(24)20 012(24)30 012(48)30 012(48)410 012(48)50
额定充电电流 10A 20A 30A 30A 40A 50A
额定负载电流 10A 20A
系统电压 12V/24V 自动识别 24V/48V 自动识别
＜ 25；×2/24V ＜ 50；×4/48V
光伏组件输入 360Wp；×2/24V 1200Wp；×2/48V
120Wp；×2/24V 240Wp；×2/24V 720Wp；×2/48V 960Wp；×2/48V
2/48V 2/48V
空载损耗 ≤ 15mA
充电回路压降 ≤ 0.26V
放电回路压降 ≤ 0.15V
超压保护 17V;×2/24V;×4/48V
提升充电电压 14.6V;×2/24V;×4/48V;( 维持时间：30min)( 仅当出现过放电时间调用 )
直充充电电压 14.4V;×2/24V;×4/48V;( 维持时间：30min)
浮充电压 13.6V;×2/24V;×4/48V;( 维持时间：直至降到充电返回电压动作 )
充电返回电压 13.2V;×2/24V;×4/48V;
温度补偿 -5mv/℃ /24V( 提升、直冲、浮充、充电返回电压补偿 )；
欠压电压 12.0V;×2/24V;×4/48V
过放电压 11.1V- 放电率补偿修正的初始过放电压 ( 空载电压 )；×2/24V;×4/48V
过放返回电压 12.6V;×2/24V;×4/48V
控制方式 PWM 脉宽调制
过载、短路保护 1.25 倍额定电流 60 秒；1.5 倍额定电流 5 秒时过载保护动作；≥ 3 倍额定电流短路保护动作
工作温度 工业级：-35℃至 +55℃；
外观尺寸：宽 × 深 × 高 124×78×30 155×145×67
包装尺寸：宽 × 深 × 高 133×85×40 193×180×117
净重 / 毛重 0.2/0.3kg 0.9/1.1kg
