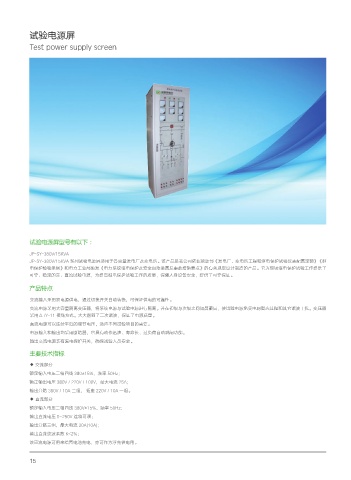

试验电源屏

Test power supply screen

试验电源屏型号有以下：

JP-SY-380V/15KVA
JP-SY-380V/15KVA 系列试验电源屏适用于各容量发电厂及变电所。该产品是我公司依据能源部《发电厂、变电所工程和继电保护试验仪表配置定额》《继
电保护检验条例》和电力工业部颁发《电力系统继电保护及安全自动装置反事故措施要点》的有关规定设计制造的产品。它为现场继电保护试验工作提供了
可靠、稳定的交、直流试验电源，为提高继电保护试验工作的质量，保障人身设备安全，提供了可靠保证。

产品特点

交流输入采用双电源供电，通过切换开关自动转换，可保证供电的可靠性。
交流电源采用大容量隔离变压器，将系统电源与试验电源进行隔离。并在初级与次级之间加屏蔽层，使试验电源免受电网暂态过程和其它谐波干扰。变压器
采用△ /Y-11 接线方式。大大削弱了三次谐波，保证了电源质量。
直流电源可以连续平滑的调节电压，适应不同试验项目的需要。
电源输入和输出均采用断路器，它具有动作迅速、寿命长、过负荷自动跳闸功能。
输出交流电源装有漏电保护开关，确保试验人员安全。
主要技术指标

◆ 交流部分
额定输入电压三相四线 380±15%，频率 50Hz；
额定输出电压 380V / 220V / 100V，最大电流 25A；
输出分路 380V / 10A 三组， 插座 220V / 10A 一组。
◆ 直流部分
额定输入电压三相四线 380V±15%，频率 50Hz；
输出直流电压 0~250V 连续可调；
输出分路三组，最大电流 20A(10A)；
输出直流纹波系数 K<2%；
该直流电源可用来给蓄电池充电，亦可作为浮充供电用。
