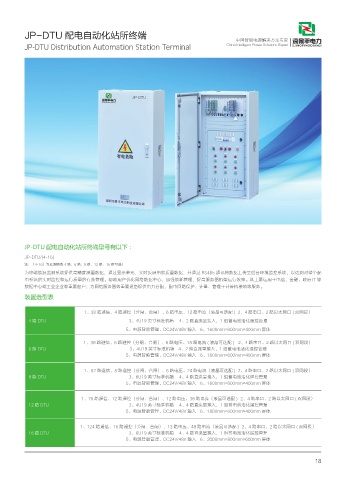

Page 23 - 深圳市景平电力科技有限公司

JP-DTU 配电自动化站所终端
中国智能电源解决方案专家
JP-DTU Distribution Automation Station Terminal China Intelligent Power Solutions Expert

JP-DTU 配电自动化站所终端型号有以下：

JP-DTU/(4-16)
注：（4-16）为遥测路数 4 路，6 路，8 路，12 路，16 路可选）
为终端能源监测系统提供高精度测量数据，通过显示单元，实时反映电能质量数据，并通过 RS485 通讯将数据上传至后台环境监控系统，以达到对整个配
电系统的实时监控和运行质量的有效管理。帮助用户优化网络数据中心，加强能耗管理，提高服务器机架运行效率。其主要运用于电信、金融、政府 IT 等
数据中心或工业企业等重要客户，为网络服务器等重要设备提供电力分配，配电回路保护、计量、管理于计算机接地等服务。
装置选型表

1、38 路遥信、4 路遥控（分闸、合闸）、6 路电压、12 路电流（液晶可选配 ) 2、4 路串口、2 路以太网口 ( 双网段）
4 路 DTU 3、4U19 英寸标准机箱 4、2 路直流量接入，1 组蓄电池活化遥控管理
5、电源智能管理、DC24V/48V 输入 6、1600mm×600mm×400mm 屏体

1、38 路避信、6 路避控（分闸、合闸）、6 路电压、18 路电流 ( 液晶可选配 ) 2、4 路串口、2 路以太网口 ( 双网段）
6 路 DTU 3、4U19 英寸标准机箱 4、2 路直流量接入，1 组蓄电池活化遥控管理
5、电源智能管理、DC24V/48V 输入 6、1600mm×600mm×400mm 屏体

1、62 路遥信、8 路遥控（分闸、合闸）、6 路电压、24 路电流（液晶可选配 ) 2、4 路串口、2 路以太网口 ( 双网段）
8 路 DTU 3、6U19 英寸标准机箱 4、4 路直流量接入，1 组蓄电池活化遥控管理
5、电源智能管理、DC24V/48V 输入 6、1600mm×600mm×400mm 屏体

1、76 路遥信、12 路遥控（分闸、合闸）、12 路电压、36 路电流（液晶可选配 ) 2、4 路串口、2 路以太网口 ( 双网段）
12 路 DTU 3、4U19 英寸标准机箱 4、4 路直流量接入，1 组蓄电池活化遥控管理
5、电源智能管理、DC24V/48V 输入 6、1800mm×600mm×400mm 屏体

1、124 路遥信、16 路遥控（分闸、合闸）、12 路电压、48 路电流（液晶可选配 ) 2、4 路串口、2 路以太网口 ( 双网段）
16 路 DTU 3、6U19 英寸标准机箱 4、4 路直流量接入，1 组蓄电池活化遥控管理
5、电源智能管理、DC24V/48V 输入 6、2000mm×800mm×600mm 屏体

18
