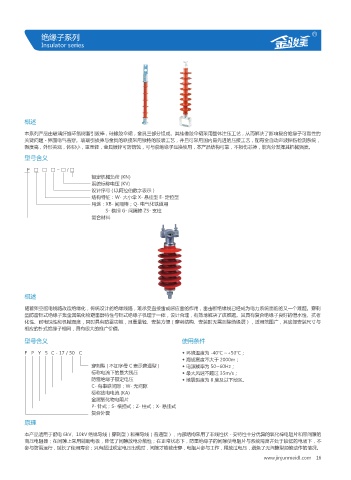

Page 23 - 浙江金骏美电力设备有限公司

绝缘子系列 R
Insulator series

概述

本系列产品由玻璃纤维环氧树脂引拔棒，硅橡胶伞裙，金具三部分组成。其桂橡胶伞裙采用整体注压工艺，从而解决了影响复合绝缘子可靠性的
关键问题 - 界面电气击穿。玻璃引拔捧与金具的联接采用独特的胶装工艺，并且可采用国内最先进的压接工艺，配有全自动声波探伤检测系统，
强度高，外形美观，体积小，重量轻，金具镀锌可防锈蚀，可与瓷绝缘子互换使用，本产品结构可靠，不损伤芯捧，能充分发挥其机械强度。
型号含义

F □ □ □ - □ / □
额定机械负荷 (KN)
系统标称电压 (KV)
设计序号 ( 以阿拉伯数字表示）
结构特征：W- 大小伞 X- 悬挂型 E- 定位型
用途：XB- 间隔棒；Q- 电气化铁道用
S- 横担 G- 间隔捧 ZS- 支柱
复合材料

概述

随着架空配电线路改造绝缘化，传统设计的绝缘线路，难承受直接雷或感应雷的作用，雷击断绝缘线已经成为电力系统面临的又一个难题。穿剌
型防雷针式绝缘子集金属氧化物避雷器特性与针式绝缘子机理于一体，设计合理，有效地解决了该难题。其具有复合绝缘子良好的憎水性、抗老
化性、耐电蚀性和机械强度，同时具有防雷功能，且重量轻、安装方便（穿剌结构、安装时无需剥除绝缘层），适用范围广，其底部安装尺寸与
相应的针式绝缘子相同，具有很大的推广价值。
型号含义 使用条件

F P Y 5 C - 17 / 50 C ◆ 环境温度为 -40℃ ~+50℃；
◆ 海拔高度不大于 2000m；
穿刺型 ( 不加字母 C 表示普通型 ) ◆ 电源频率为 50~60Hz；
标称电流下的最大残压 ◆ 最大风速不超过 35m/s；
防雷绝缘子额定电压 ◆ 地震裂度为 8 度及以下地区。
C- 有串联间隙；W- 无间隙
标称放电电流 (KA)
金属氧化物电阻片
P- 针式；S- 横担式；Z- 柱式；X- 悬挂式
复合外套
原理

本产品适用于配电 6kV、10kV 绝缘导线（穿剌型）和裸导线（普通型），内部结构采用了非线性伏 - 安特性十分优异的氧化梓电阻片和带间隙的
高压电阻器；在间隙上采用辅助电极，降低了间隙放电分散性；在正常状态下，防雷绝缘子的间隙使电阻片与系统隔离并处于较低的电场下，不
参与防雷运行，延长了使用寿命；只有超过规定电压出现时，间隙才能被击穿，电阻片参与工作，释放过电压，避免了无间隙型频繁动作的情况。
