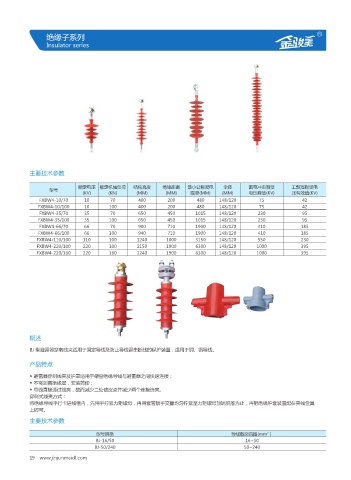

绝缘子系列 R
Insulator series

主要技术参数

额定电压 额定机械负荷 结构高度 绝缘距离 最小公称爬电 伞径 雷电冲击耐受 工频湿耐受电
型号
(KV) (KN) (MM) (MM) 距离(MM) (MM) 电压峰值(KV) 压有效值(KV)
FXBW4-10/70 10 70 400 200 480 148/120 75 42
FXBW4-10/100 10 100 400 200 480 148/120 75 42
FXBW4-35/70 35 70 650 450 1015 148/120 230 95
FXBW4-35/100 35 100 650 450 1015 148/120 230 95
FXBW4-66/70 66 70 900 710 1900 148/120 410 185
FXBW4-66/100 66 100 940 710 1900 148/120 410 185
FXBW4-110/100 110 100 1240 1000 3150 148/120 550 230
FXBW4-220/100 220 100 2150 1900 6300 148/120 1000 395
FXBW4-220/160 220 160 2240 1900 6300 148/120 1000 395

概述
BJ 型避雷器穿刺线夹适用于固定导线及防止导线雷击断线的保护装置，适用于铜、铝导线。

产品特点

◆ 避雷器穿刺线夹及护罩适用于架空绝缘导线与避雷器之间快速连接；
◆ 不需剥离绝缘层，安装简便；
◆ 导线直接通过线夹，故而减少二处破皮点并减少两个连接连夹。
穿刺式线夹方式：
将绝缘导线平行卡进线槽内，先用手拧紧力矩螺母，再用套管扳手交替均匀拧紧至力矩螺母顶端脱落为止，再把绝缘护套装置配在夹线金具
上即可。

主要技术参数

型号规格 导线截面范围(mm ）
2
BJ-16/50 16~50
BJ-50/240 50~240
