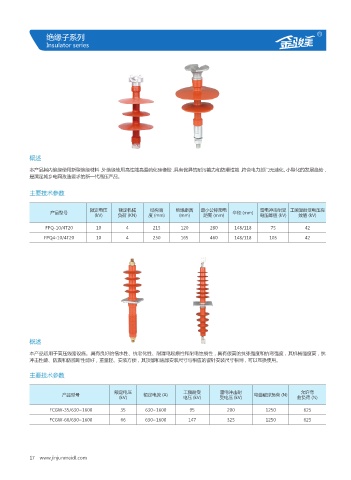

绝缘子系列 R
Insulator series

概述

本产品其内绝缘使用新型绝缘材料，外绝缘使用高性能高温硫化硅橡胶，具有优异的耐污能力和防爆性能，符合电力部门无油化、小型化的发展趋势，
是满足城乡电网改造要求的新一代高压产品。

主要技术参数

产品型号 额定电压 额定机械 结构高 绝缘距离 最小公称爬电 伞径 (mm) 雷电冲击耐受 工频湿耐受电压有
(kV) 负荷 (KN) 度 (mm) (mm) 距离 (mm) 电压峰值 (kV) 效值 (kV)
FPQ-10/4T20 10 4 215 120 280 148/118 75 42
FPQ4-10/4T20 10 4 250 165 460 148/118 105 42

概述

本产品适用于高压线路设施。具有良好的憎水性、抗老化性、耐漏电起痕性和耐电蚀损性，具有很高的抗张强度和抗弯强度，其机械强度高，抗
冲击性能、防震和防脆断性能好，重量轻、安装方便，其顶部和底部安装尺寸与相应的瓷针安装尺寸相同，可以互换使用。

主要技术参数

产品型号 额定电压 额定电流 (A) 工频耐受 雷电冲击耐 弯曲破球负荷 (N) 允许弯
(kV) 电压 (kV) 受电压 (kV) 曲负荷 (N)
FCGW-35/630~1600 35 630~1600 95 200 1250 625

FCGW-66/630~1600 66 630~1600 147 325 1250 625
