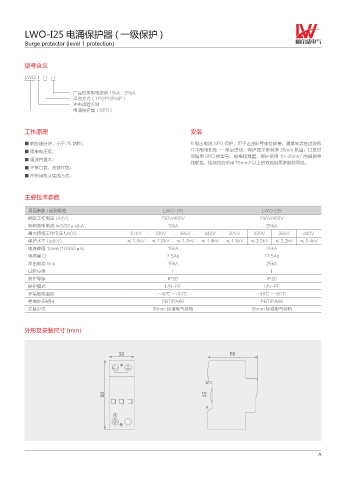

LWO-I25 电涌保护器 ( 一级保护 )
Surge protector (level 1 protection)

型号含义

LWO I □ □

产品的放电电流值 15kA、25kA
组合方式（1P/2P/3P/4P）
冲击试验类别
电涌保护器（SPD）

工作原理 安装
■ 响应速度快，小于 25 纳秒； B 级雷电流 SPD 保护，用于雷击时等电位连接；通常安装在进线低
■ 限制电压低； 压主配电柜处 -- 架空进线；保护器采用标准 35mm 轨道；订货时
2
须指明 SPD 的型号、规格和数量；保护采用 10~35mm 的铜质导
■ 通流容量大；
线联接，接地线应采用 16mm2 以上的双色铜质多股软导线。
■ 正常白色、失效红色；
■ 可采用凯文接线方式。

主要技术参数

项目参数 / 级别规格 LWO-I15 LWO-I25
额定工作电压 Un(V) 230V/400V 230V/400V
标称放电电流 In(8/20μs)kA 15kA 25kA
最大持续工作电压 Uc(V) 275V 320V 385V 440V 275V 320V 385V 440V
保护水平 Up(kV) ≤ 1.5kV ≤ 1.6kV ≤ 1.7kV ≤ 1.8kV ≤ 1.8kV ≤ 2.0kV ≤ 2.2kV ≤ 2.4kV
电流峰值 1peak(10/350μs) 15kA 25kA
电荷量 Q 7.5As 12.5As
冲击电流 Iimp 15kA 25kA
试验分类 I I
防护等级 IP20 IP20
保护模式 L/N-PE L/N-PE
环境极限温度 -40℃ ~+80℃ -40℃ ~+80℃
绝缘外壳材料 PBT/PA66 PBT/PA66
安装形式 35mm 标准电气导轨 35mm 标准电气导轨

外形及安装尺寸 (mm)
