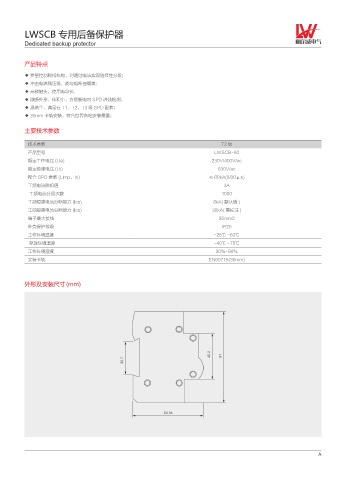

Page 41 - 温州丽尔威电气有限公司

LWSCB 专用后备保护器
Dedicated backup protector

产品特点

◆ 参量控制脱扣机构，对通过电流实现选择性分段；
◆ 冲击电流残压低，能与熔断器媲美；
◆ 高能触头，使用寿命长；
◆ 微断外形，体积小，方便断电对 SPD 进线检测；
◆ 规格全、满足在 T1、T2、T3 级 SPD 配套；
◆ 35mm 卡轨安装，符合世界各地安装需要；

主要技术参数

技术参数 T2 级
产品型号 LWSCB-80
额定工作电压 (Ue) 230V/400V/ac
额定绝缘电压 (Ui) 630V/ac
配合 SPD 参数 (Limp、In) ≤ 60kA(8/20μs)
工频电流脱扣值 3A
工频电流分段次数 1000
工频短路电流分断能力 (Ics) 6kA( 默认值 )
工频短路电流分断能力 (Ics) 35kA( 需标注 )
端子最大接线 25mm2
外壳保护等级 IP20
工作环境温度 -25℃ -60℃
存放环境温度 -40℃ -75℃
工作环境湿度 20%-90%
安装卡轨 EN60715(35mm)

外形及安装尺寸(mm)
