Page 43 - 温州丽尔威电气有限公司

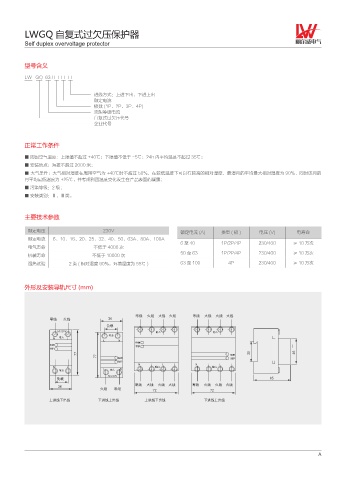

LWGQ 自复式过欠压保护器
Self duplex overvoltage protector

型号含义

LW GQ 63 / □ □ □

进线方式：上进下出、下进上出
额定电流
极数 (1P、2P、3P、4P)
壳架等级电流
自复式过欠压代号
企业代号

正常工作条件

■ 周围空气温度：上限值不超过 +40℃；下限值不低于 -5℃；24h 内平均温度不超过 35℃；
■ 安装地点：海拔不超过 2000 米；
■ 大气条件：大气相对湿度在周围空气为 +40℃时不超过 50%，在较低温度下可以有较高的相对湿度，最湿月的平均最大相对湿度为 90%，同时该月的
月平均最低温度为 +25℃，并考虑到因温度变化发生在产品表面的凝露；
■ 污染等级：2 级；
■ 安装类别：Ⅱ、Ⅲ类。

主要技术参数

额定电压 230V 额定电流 (A) 类型(极) 电压 (V) 电寿命
额定电流 6、10、16、20、25、32、40、50、63A、80A、100A
6至40 1P/2P/4P 230/400 ≥ 10 万次
电气寿命 不低于 4000 次
50 至 63 1P/2P/4P 230/400 ≥ 10 万次
机械寿命 不低于 10000 次
湿热试验 2 类 ( 相对湿度 90%，环境温度为 55℃ ) 63 至 100 4P 230/400 ≥ 10 万次

外形及安装导轨尺寸 (mm)

ᭅጲ ༡ጲ ༡ጲ ༡ጲ ᭅጲ ༡ጲ ༡ጲ ༡ጲ
ᭅጲ ༡ጲ
᠆ᣑ

᠆ᣑ
ᭅጲ ༡ጲ ༡ጲ ༡ጲ ᭅጲ ༡ጲ ༡ጲ ༡ጲ

༡ጲ ᭅጲ

ʼᤈጲʽѢጲ ʽᤈጲʼѢጲ ʼᤈጲʽѢጲ ʽᤈጲʼѢጲ
