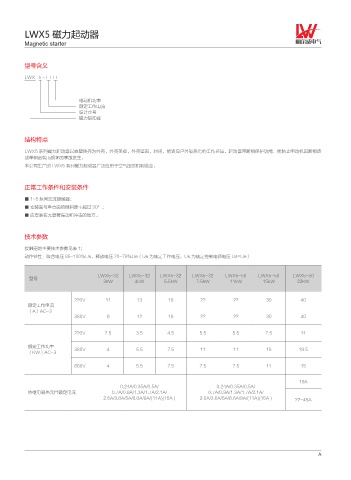

Page 49 - 温州丽尔威电气有限公司

LWX5 磁力起动器
Magnetic starter

型号含义

LWX 5 - □ □

电动机功率
额定工作电流
设计序号
磁力起动器

结构特点

LWX5 系列磁力起动器以喷塑铁壳为外壳，外壳美观，外壳坚固，封闭，能适应户外较恶劣的工作环境。起动器带断相保护功能，能防止电动机因断相造
成单相运转而损坏的事故发生。
本公司生产的 LWX5 系列磁力起动器广泛应用于空气压综机制造业。

正常工作条件和安装条件

■ 1~5 条同交流接触器；
■ 安装面与垂直面的倾斜度不超过 30°；
■ 应安装在无显著振动和冲击的地方。

技术参数

接触器的主要技术参数见表 1；
动作特性：吸合电压 85-100%Us，释放电压 20-75%Ue（Ue 为额定工作电压，Us 为额定控制电源电压 Us=Ue）

LWX5-32 LWX5-32 LWX5-32 LWX5-32 LWX5-50 LWX5-50 LWX5-50
型号
3kW 4kW 5.5kW 7.5kW 11kW 15kW 22kW

220V 11 13 18 22 22 30 40
额定工作电流
（A）AC-3
380V 9 12 16 22 22 30 40

220V 2.5 3.5 4.5 5.5 5.5 7.5 11

额定工作功率 380V 4 5.5 7.5 11 11 15 18.5
（KW）AC-3

660V 4 5.5 7.5 7.5 7.5 11 15

19A
0.24A/0.35A/0.5A/ 0.24A/0.35A/0.5A/
热继电器热元件额定电流 0.7A/0.9A/1.3A/1.7A/2.1A/ 0.7A/0.9A/1.3A/1.7A/2.1A/
2.5A/3.6A/5A/6.6A/9A/(11A)(15A ) 2.5A/3.6A/5A/6.6A/9A/(11A)(15A ) 22~45A
