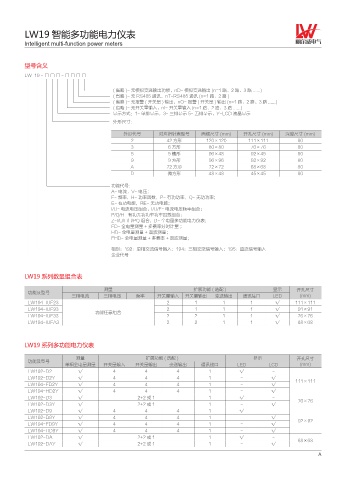

LW19 智能多功能电力仪表
Intelligent multi-function power meters

型号含义

LW 19 - □ □ □ - □ □ □ □

( 省略 )- 无模拟变送输出功能，nD- 模拟变送输出 (n=1 路、2 路、3 路 ......)
( 省略 )- 无 RS485 通讯，nT-RS485 通讯 (n=1 路、2 路 )
( 省略 )- 无报警 ( 开关量 ) 输出，nO- 报警 ( 开关量 ) 输出 (n=1 路、2 路、3 路 ......)
( 省略 )- 无开关量输入，nI- 开关量输入 (n=1 路、2 路、3 路 ......)
显示方式：1- 单排显示，3- 三排显示 5- 五排显示，Y-LCD 液晶显示
外形尺寸：
外形代号 对应指针表型号 面框尺寸 (mm) 开孔尺寸 (mm) 深度尺寸 (mm)
2 42 方形 120×120 111×111 80
3 6 方形 80×80 76×76 80
5 5 槽形 96×48 92×45 80
9 9 方形 96×96 92×92 80
A 72 方形 72×72 68×68 80
D 微方形 48×48 45×45 80
功能代号：
A- 电流，V- 电压；
F- 频率，H- 功率因数，P- 有功功率，Q- 无功功率；
E- 有功电能，RE- 无功电能；
I/U- 电流电压组合，I/U/F- 电流电压频率组合；
P/Q/H- 有功无功功率功率因数组合；
Z-I/U/F/H/PQ 组合，D- 全电量多功能电力仪表；
FD- 全电量测量 + 多费率分时计量 ；
HD- 全电量测量 + 谐波测量；
FHD- 全电量测量 + 多费率 + 谐波测量；
相别：192：单相交流信号输入；194：三相交流信号输入；195：直流信号输入
企业代号

LW19 系列数显组合表

测量 扩展功能 ( 选配 ) 显示 开孔尺寸
功能及型号
三相电流 三相电压 频率 开关量输入 开关量输出 变送输出 通讯接口 LED (mm)
LW194-IUF23 2 1 1 1 √ 111×111
LW194-IUF93 功能任意组合 2 1 1 1 √ 91×91
LW194-IUF33 2 2 1 1 √ 76×76
LW194-IUFA3 2 2 1 1 √ 68×68

LW19 系列多功能电力仪表

测量 扩展功能 ( 选配 ) 显示 开孔尺寸
功能及型号
单相全电量测量 开关量输入 开关量输出 变送输出 通讯接口 LED LCD (mm)
LW192-D2 √ 4 4 4 1 √ -
LW192-D2Y √ 4 4 4 1 - √
111×111
LW194-FD2Y √ 4 4 4 1 - √
LW194-HD2Y √ 4 4 4 1 - √
LW192-D3 √ 2+2 或 1 1 √ -
76×76
LW192-D3Y √ 2+2 或 1 1 - √
LW192-D9 √ 4 4 4 1 √
LW192-D9Y √ 4 4 4 1 √
92×92
LW194-FD9Y √ 4 4 4 1 - √
LW194-HD9Y √ 4 4 4 1 - √
LW192-DA √ 2+2 或 1 1 √ -
68×68
LW192-DAY √ 2+2 或 1 1 - √
