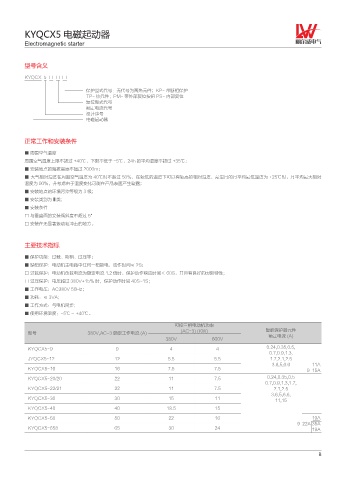

KYQCX5 电磁起动器
Electromagnetic starter

型号含义

KYQCX 5 □ □ □

保护型式代号：无代号为两热元件；KP- 带断相保护
TP- 热元件；PM- 带外部复位按钮 PS- 内部复位
复位型式代号
额定电流代号
设计序号
电磁起动器

正常工作和安装条件
■ 周围空气温度
周围空气温度上限不超过 +40℃，下限不低于 -5℃，24h 的平均温度不超过 +35℃；
■ 安装地点的海拔高度不超过 2000m；
■ 大气相对湿度在周围空气温度为 40℃时不超过 50%，在较低的温度下可以有较高的相对湿度，最湿月的月平均最低温度为 +25℃时，月平均最大相对
湿度为 90%，并考虑由于温度变化可能在产品表面产生凝露；
■ 安装地点的环境污染等级为 3 级；
■ 安装类别为Ⅲ类；
■ 安装条件
□ 与垂直面的安装倾斜度不超过 5°
□ 安装在无显著振动和冲击的地方。

主要技术指标

■ 保护功能：过载、断相、过压等；
■ 缺相保护：电动机主电路中任何一相断电，动作时间≤ 2S；
□ 过载保护：电动机负载电流为额定电流 1.2 倍时，保护动作响应时间＜ 60S，并具有良好的时限特性；
□ 过压保护：电压超过 380V+15% 时，保护动作时间 40S~1S；
■ 工作电压：AC380V 50Hz；
■ 功耗：≤ 3VA；
■ 工作方式：与电机同步；
■ 使用环境温度：-5℃～ +40℃。
可控三相电动机功率
型号 380V,AC-3 额定工作电流 (A) (AC-3) (KW) 智能保护器元件
额定电流 (A)
380V 660V
KYQCX5-9 9 4 4 0.24,0.35,0.5,
0.7,0.9,1.3,
JYQCX5-12 12 5.5 5.5 1.7,2.1,2.5
3.6,5,6.6 11A
KYQCX5-16 16 7.5 7.5 9 15A
KYQCX5-20/20 22 11 7.5 0.24,0.35,0.5
0.7,0.9,1.3,1.7,
KYQCX5-22/21 22 11 7.5 2.1,2.5
3.6,5,6.6,
KYQCX5-30 30 15 11
11,15
KYQCX5-40 40 18.5 15
KYQCX5-50 50 22 16 19A
9 22A 35A
KYQCX5-658 65 30 24 19A
