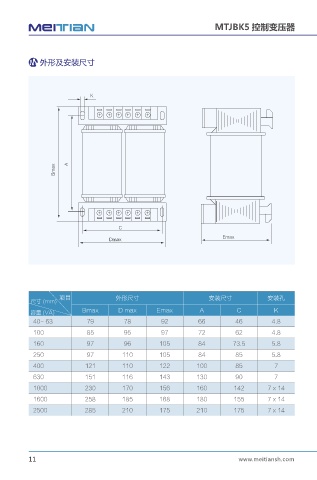

MTJBK5 控制变压器

外形及安装尺寸

,

#NBY "

$
&NBY
%NBY

项目 外形尺寸 安装尺寸 安装孔
尺寸 (mm)
容量 (VA) Bmax D max Emax A C K
40- 63 79 78 92 66 46 4.8
100 85 95 97 72 62 4.8
160 97 96 105 84 73.5 5.8
250 97 110 105 84 85 5.8
400 121 110 122 100 85 7
630 151 116 143 130 90 7
1000 230 170 156 160 142 7 x 14
1600 258 185 168 180 155 7 x 14
2500 285 210 175 210 175 7 x 14
