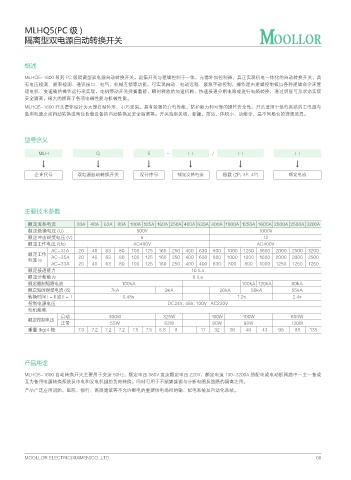

MLHQ5(PC 级 )

隔离型双电源自动转换开关

概述

MLHQ5-1600 系列 PC 级隔离型双电源自动转换开关，是集开关与逻辑控制于一体，无需外加控制器，真正实现机电一体化的自动转换开关，具
有电压检测、频率检测、通讯接口、电气、机械互锁等功能，可实现自动、电动远程、紧急手动控制。操作是由逻辑控制板以各种逻辑命令来管
理电机、变速箱的操作运行来实现，电机带动开关弹簧蓄能，瞬时释放的加速机构，快速接通分断电路或进行电路转换，通过明显可见状态实现
安全隔离，极大的提高了各项电器性能与机械性能。
MLHQ5-1600 开关整体设计为大理石型外形，小巧坚固。具有较强的介电性能、防护能力和可靠的操作安全性。开关适用于供电系统的主电源与
备用电源之间自动转换或两台负载设备的自动转换及安全隔离等。开关造型美观、新颖、简洁、体积小、功能全，是不同场合的理想选择。

型号含义

MLH Q 5 - □ / □ □
↓ ↓ ↓ ↓ ↓ ↓

企业代号 双电源自动转换开关 设计序号 额定发热电流 极数 (2P、3P、4P) 额定电流

主要技术参数

额定发热电流 20A 40A 63A 80A 100A 125A 160A 250A 400A 630A 800A 1000A 1250A 1600A 2000A 2500A 3200A
额定绝缘电压 (U) 500V 1000V
额定冲击耐受电压 (V) 8 12
额定工作电压 (Uc) AC400V AC400V
AC-31A 20 40 63 80 100 125 160 250 400 630 800 1000 1250 1600 2000 2500 3200
额定工作 AC-35A 20 40 63 80 100 125 160 250 400 630 800 1000 1000 1600 2000 2000 2500
电流 le
AC-33A 20 40 63 80 100 125 160 250 400 400 630 800 800 1000 1250 1250 1250
额定接通能力 10 ILe
额定分断能力 8 ILe
额定限制短路电流 100kA 100kA 120kA 80kA
额定短时耐受电流 (IS) 7kA 9kA 26kA 50kA 55kA
转换时间Ⅰ-Ⅱ或Ⅱ-Ⅰ 0.45s 1.2s 2.4s
控制电源电压 DC24V、48V、100V AC220V
电机能耗
启动 300W 325W 400W 400W 600W
额定控制电压
正常 55W 62W 90W 98W 120W
重量 (kg)4 极 7.0 7.2 7.2 7.2 7.5 7.5 8.8 9 17 32 36 40 43 95 98 135

产品用途

MLHQ5-1600 自动转换开关主要用于交流 50Hz，额定电压 380V 直流额定电压 220V，额定电流 100~3200A 的配电或电动机网络中一主一备或
互为备用电源转换系统及市电和发电机组的负荷转换。同时可用于不频繁接通与分断电路及线路的隔离之用。
产品广泛应用消防、医院、银行、高层建筑等不允许断电的重要供电场所的输、配电系统及自动化系统。

MOOLLOR ELECTRIC(XIAMEN)CO.,LTD. 08
