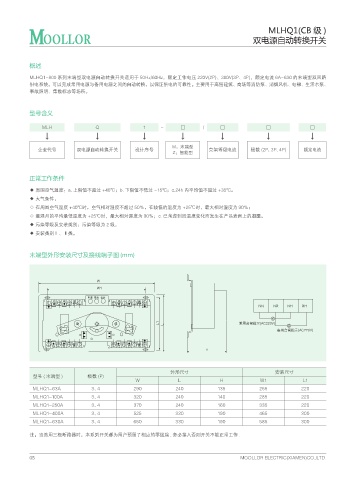

MLHQ1(CB 级 )

双电源自动转换开关

概述

MLHQ1-800 系列末端型双电源自动转换开关适用于 50Hz/60Hz，额定工作电压 220V(2P)、380V(3P、4P)，额定电流 6A-630 的末端型双回路
供电系统。可以完成常用电源与备用电源之间的自动转换，以保证供电的可靠性。主要用于高层建筑、商场等消防泵、消烟风机、电梯、生活水泵、
事故照明、集散标志等场所。

型号含义

MLH Q 1 - □ / □ □ □
↓ ↓ ↓ ↓ ↓ ↓ ↓

M：末端型
企业代号 双电源自动转换开关 设计序号 壳架等级电流 极数 (2P、3P、4P) 额定电流
Z：智能型

正常工作条件
◆ 周围空气温度：a. 上限值不超过 +40℃；b. 下限值不低过 -15℃；c.24h 内平均值不超过 +35℃。
◆ 大气条件：
◇ 在周围空气温度 +40℃时，空气相对湿度不超过 50％，在较低的温度为 +25℃时，最大相对湿度为 90％；
◇ 最湿月的平均最低温度为 +25℃时，最大相对湿度为 90％；c. 已考虑到因温度变化而发生在产品表面上的凝露。
◆ 污染等级及安装类别：污染等级为 2 级，
◆ 安装类别Ⅱ、Ⅲ类。

末端型外形安装尺寸及接线端子图 (mm)

8
8
ႂຸ ࣡Ջ ܫՋ
// /3 /) 3)

- - ࣡ၸՋ᫑ૈᇧ "$ 7
ܫၸՋ᫑ૈᇧ "$ 7

)

外形尺寸 安装尺寸
型号 ( 末端型 ) 极数 (P)
W L H W1 L1
MLHQ1-63A 3、4 290 240 135 255 220
MLHQ1-100A 3、4 320 240 140 285 220
MLHQ1-250A 3、4 370 240 160 335 220
MLHQ1-400A 3、4 525 330 190 465 300
MLHQ1-630A 3、4 650 330 190 585 300

注：当选用三极断路器时，本系列开关都为用户预留了相应的零线端 , 务必接入否则开关不能正常工作 .
