MLHQ1(CB 级 )

双电源自动转换开关

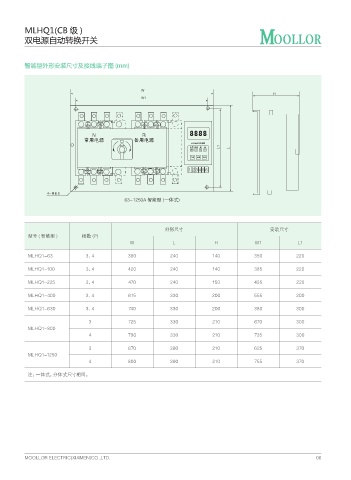

智能型外形安装尺寸及接线端子图 (mm)

8
)
8

Ԥႂຸఄᑞଌ҃٧
᝹Ꮅ ሧͮ ܘ ђ - -
4&5
੣Ү ᒬҮ Ԥѫ

œ
" ఄᑞۋ ʶͳय

外形尺寸 安装尺寸
型号 ( 智能型 ) 极数 (P)
W L H W1 L1
MLHQ1-63 3、4 380 240 140 350 220

MLHQ1-100 3、4 420 240 140 385 220

MLHQ1-225 3、4 470 240 150 435 220

MLHQ1-400 3、4 615 330 200 555 300

MLHQ1-630 3、4 740 330 200 380 300

3 725 330 210 670 300
MLHQ1-800
4 790 330 210 735 300

3 670 390 210 625 370
MLHQ1-1250
4 800 390 210 755 370

注：一体式，分体式尺寸相同。
