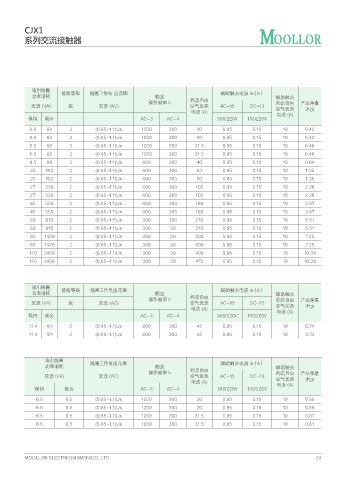

CJX1

系列交流接触器

吸引线圈
额定工作 可控电机功率 (kW) 能效等级 线圈工作电 压范围 辅助触头电流 Ie（A）
额定 机械 电流 (A) 电寿命 功率消耗 额定 约定自由 辅助触头
绝缘 10 6 操作频率 h 约定自由 产品净重
型号 寿命 380V AC-3 AC-4 交流 (VA) 级 交流 (AC) 空气发热 AC-15 DC-13
电压 10 6 电流 (A) 空气发热 (Kg)
(V) 电流 (A)
AC-3 AC-4 AC-3 AC-4 230/220V 400/380V 690/660V 400/380V 690/660V 保持 吸合 AC-3 AC-4 380/220V 110/220V
CJX1-9 660 10 9 3.3 1.2 0.15 2.4 4 5.5 1.4 2.4 8.8 68 3 (0.85~1.1)Us 1200 300 20 0.95 0.15 10 0.42
CJX1-12 660 10 12 4.3 1.2 0.15 3.3 5.5 7.5 1.9 3.3 8.8 68 3 (0.85~1.1)Us 1200 300 20 0.95 0.15 10 0.42
CJX1-16 660 10 16 7.7 1.2 0.15 4 7.5 11 3.5 6 8.8 68 3 (0.85~1.1)Us 1200 300 31.5 0.95 0.15 10 0.46
CJX1-22 660 10 22 8.5 1.0 0.15 6.1 11 11 4 6.6 8.8 68 3 (0.85~1.1)Us 1200 300 31.5 0.95 0.15 10 0.46
CJX1-32 660 10 32 15.6 1.0 0.12 8.5 15 23 7.5 13 9.5 69 3 (0.85~1.1)Us 600 300 40 0.95 0.15 10 0.64
CJX1-45 1000 10 45 24 1.0 0.12 15 22 39 12.6/12 21.8/20.8 25 183 2 (0.85~1.1)Us 600 300 63 0.95 0.15 10 1.35
CJX1-63 1000 10 63 28 1.0 0.1 18.5 30 55 14.7/14 25.4/24.3 25 183 2 (0.85~1.1)Us 600 300 80 0.95 0.15 10 1.35
CJX1-75 1000 10 75 34 1.0 0.1 22 37 67 17.9/17 30.9/29.5 27 330 2 (0.85~1.1)Us 600 300 100 0.95 0.15 10 2.26
CJX1-85 1000 10 85 42 1.0 0.1 26 45 67 22/21 38/36 27 330 2 (0.85~1.1)Us 600 300 100 0.95 0.15 10 2.26
CJX1-110 1000 10 110 54 1.0 0.05 37 55 100 28.4/27 49/46.9 45 550 2 (0.85~1.1)Us 600 300 160 0.95 0.15 10 3.57
CJX1-140 1000 10 140 68 1.0 0.05 43 75 100 36/35 63/60 45 550 2 (0.85~1.1)Us 600 300 160 0.95 0.15 10 3.57
CJX1-170 1000 10 170 75 1.0 0.05 55 90 156 40/38 69/66 60 910 2 (0.85~1.1)Us 300 300 210 0.95 0.15 10 5.51
CJX1-205 1000 10 205 96 1.0 0.05 64 110 156 52/50 90/86 60 910 2 (0.85~1.1)Us 300 30 210 0.95 0.15 10 5.51
CJX1-250 1000 10 250 110 1.0 0.05 78 132 235 61/58 105/100 80 1430 2 (0.85~1.1)Us 300 30 300 0.95 0.15 10 7.25
CJX1-300 1000 10 300 125 1.0 0.05 93 160 235 69/66 119/114 80 1430 2 (0.85~1.1)Us 300 30 300 0.95 0.15 10 7.25
CJX1-400 1000 10 400 150 1.0 0.05 125 200 375 85/81 147/140 110 2450 2 (0.85~1.1)Us 300 30 400 0.95 0.15 10 10.39
CJX1-475 1000 10 475 150 1.0 0.05 144 250 375 85/81 147/140 110 2450 2 (0.85~1.1)Us 300 30 475 0.95 0.15 10 10.39

吸引线圈
可控电机功率 (kW) 能效等级 线圈工作电压范围 辅助触头电流 Ie（A）
额定 机械 额定工作 电寿命 10 6 功率消耗 额定 约定自由 辅助触头
绝缘 电流 (A) 380V 操作频率 h 约定自由 产品净重
型号 寿命 AC-3 AC-4 交流 (VA) 级 交流 (AC) 空气发热 AC-15 DC-13
电压 10 6 电流 (A) 空气发热 (Kg)
(V) 电流 (A)
AC-3 AC-4 AC-3 AC-4 230/220V 400/380V 690/660V 400/380V 690/660V 保持 吸合 AC-3 AC-4 380/220V 110/220V
CJX1F-32 660 10 32 15.6 1.0 0.12 8.5 15 23 7.5 13 11.4 101 2 (0.85~1.1)Us 600 300 45 0.95 0.15 10 0.74
CJX1F-38 660 10 38 18.5 1.0 0.12 11 18.2 23 9 15.5 11.4 101 2 (0.85~1.1)Us 600 300 45 0.95 0.15 10 0.74

吸引线圈
可控电机功率 (kW) 线圈工作电压范围 辅助触头电流 Ie（A）
额定 机械 额定工作 电寿命 10 6 功率消耗 额定 约定自由 辅助触头
绝缘 电流 (A) 380V 操作频率 h 约定自由 产品净重
型号 寿命 AC-3 AC-4 交流 (VA) 交流 (AC) 空气发热 AC-15 DC-13
电压 10 6 电流 (A) 空气发热 (Kg)
(V) 电流 (A)
AC-3 AC-4 AC-3 AC-4 230/220V 400/380V 690/660V 400/380V 690/660V 保持 吸合 AC-3 AC-4 380/220V 110/220V
CJX1-9/Z 660 10 9 3.3 1.2 0.15 2.4 4 5.5 1.4 2.4 6.5 6.5 (0.85~1.1)Us 1200 300 20 0.95 0.15 10 0.58
CJX1-12/Z 660 10 12 4.3 1.2 0.15 3.3 5.5 7.5 1.9 3.3 6.5 6.5 (0.85~1.1)Us 1200 300 20 0.95 0.15 10 0.58
CJX1-16/Z 660 10 16 7.7 1.2 0.15 4 7.5 11 3.5 6 6.5 6.5 (0.85~1.1)Us 1200 300 31.5 0.95 0.15 10 0.61
CJX1-22Z 660 10 22 8.5 1.0 0.15 6.1 11 11 4 6.6 6.5 6.5 (0.85~1.1)Us 1200 300 31.5 0.95 0.15 10 0.61

MOOLLOR ELECTRIC(XIAMEN)CO.,LTD. 24
